Компьютер на рабочем месте чаще всего в массовом сознании ассоциируется с делопроизводительским офисным ПК; в крайнем случае — с солидной рабочей станцией для обработки фото и видео или создания инженерной графики. Такая предубеждённость вполне объяснима: автоматизация в отечественном бизнесе ещё с 1990-х разворачивалась прежде всего в бухгалтерии, в финансовом отделе, в аналитической службе, даже в складском учёте, тогда как производственные подразделения компьютеризировались в заметно меньшей степени — речь идёт именно об автоматизации производственных процессов в целом, о постановке их под единый, интегрированный в общую информационную систему предприятия цифровой контроль. Понятно, что многие высокотехнологичные производственные инструменты вроде станков с ЧПУ или роботизированных аналитических лабораторий сами по себе включают достаточно мощные вычислительные средства. Однако автоматизация всей производственной цепочки — дело принципиально иное, и здесь без специализированных компьютерных систем не обойтись. Такие системы для автоматизации предприятий предлагает, в частности, компания Advantech.

Её компьютеры серии UNO-3000 призваны стать ключевыми элементами экосистемы Интернета вещей на производстве. В основном такие компьютеры предлагаются для настенного монтажа: размещённые в надёжных компактных корпусах с опциональной защитой от пыли и влаги, они наилучшим образом подходят для оборудования цехов, для организации контроля за производственным процессом на конвейерах и в испытательных боксах и для решения других производственных задач.

«Модель Advantech UNO-3483G выделяется из общего ряда средств автоматизации производства тем, что предназначена для встраивания в промышленные корпуса, шкафы, панели, ячейки и распределительные щиты, — отмечает Александр Кузнецов, менеджер по развитию бизнеса компании ELKO. — Становясь локальным узлом индустриального Интернета вещей, этот компьютер способен одновременно обеспечивать и цифровой контроль за производственными процессами (как и управление ими) на определенном участке, и интеграцию этого участка в общую структуру современного высокоавтоматизированного предприятия».

Столь непростые задачи требуют для своего решения соответствующих аппаратных средств, и промышленный компьютер UNO-3483G в полной мере располагает ими. Основу его вычислительной мощи составляет четырёхъядерный процессор Intel Core i7-3612QE QC поколения Ivy Bridge с базовой рабочей частотой 2,1 ГГц и 6 Мб кэш-памяти второго уровня. Работая в связке с 8-Гб оперативной памятью DDR3L-1333, этот процессор обеспечивает отличную производительность для наиболее требовательного в отношении доступных вычислительных ресурсов промышленного ПО. В частности, на базе компьютера под управлением столь мощного процессора не составит труда организовать многопоточную систему видеонаблюдения и регистрации (перемещения автомобилей и грузов по производственной территории, например) или эффективного контроля за всеми стадиями конвейерного производства.

В зависимости от решаемых компьютером задач Advantech UNO-3483G может оснащаться одним или двумя магнитными дисковыми либо полупроводниковыми накопителями с интерфейсами SATA, причём два таких устройства можно объединить в массивы RAID 0 (для максимального ускорения работы дисковой подсистемы) или RAID 1 (для обеспечения надёжности сохраняемых на локальном накопителе данных). Возможность горячей замены, особенно актуальная как раз для конфигурации RAID 1, поддерживается, что позволяет фактически полностью исключить периоды простоя компьютера — даже в ситуации, когда один из его внутренних накопителей нуждается в обновлении. Имеется также слот mSATA для миниатюрных флэш-накопителей, которые можно использовать как в роли кэша, так и основной памяти.

Что же касается опций для подключения внешних устройств, то они чрезвычайно разнообразны и включают, пожалуй, весь спектр необходимых на реальном производстве портов и разъёмов. Два гигабитных порта Ethernet, по паре USB Type-A стандартов 2.0 и 3.0, последовательный COM-порт, старые добрые RS-232 и RS-422/485, а также видеоинтерфейс D-Sub (VGA) и аудиоразъём готовы обеспечить взаимодействие Advantech UNO-3483G с самой разнообразной палитрой промышленной периферии. Великое множество датчиков, контрольно-измерительных приборов, специфических интерфейсных устройств и прочего оборудования благодаря этим портам получает возможность напрямую обмениваться данными с промышленным компьютером, тем самым интегрируясь в продуманную структуру производственного Интернета вещей.

«Внешними портами, однако, коммуникационные возможности Advantech UNO-3483G не ограничиваются, — продолжает Александр Кузнецов (ELKO). — Его платформа с поддержкой технологии iDoor предусматривает целый ряд внутренних гнёзд расширения, для которых, в свою очередь, разработан обширный комплект встраиваемого оборудования. Едва ли не беспредельный простор для формирования необходимых конечному заказчику конфигураций открывают перед системными интеграторами интерфейсы PCI Express 4, два полноразмерных mPCIe (именно они предназначены для сопряжения с модулями iDoor) и один mPCIe половинного размера.

В числе доступных для заказа в ELKO и установки в Advantech UNO-3483G дополнительных модулей можно указать универсальный беспроводной адаптер Wi-Fi 802.11a/b/g/n 2T2R и Bluetooth 4.0 для половинного порта mPCIe, одно- и двухпортовые адаптеры Hilscher netX100 FieldBus mPCIe (PROFINET/PROFIBUS, RJ45/DB9, Master/Slave), а также двух- и четырёхпортовые изолированные и неизолированные RS-422/485 mPCIe. При этом дополнительные накопители и карты расширения монтируются в систему особыми невыпадающими винтами, что позволяет с лёгкостью демонтировать и переставлять их без досадных происшествий вроде поиска мелких винтиков на полу производственного цеха.

Важно, что любой совместимый модуль может быть установлен в данный компьютер не только на этапе выбора конфигурации, но и в любой момент в ходе его реальной эксплуатации, что ещё более увеличивает гибкость системы в целом и открывает перед системными интеграторами дополнительные возможности, позволяющие своевременно и адекватно удовлетворять запросы заказчика, меняющиеся в зависимости от реальных производственных нужд.

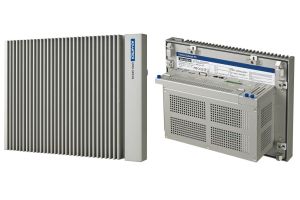

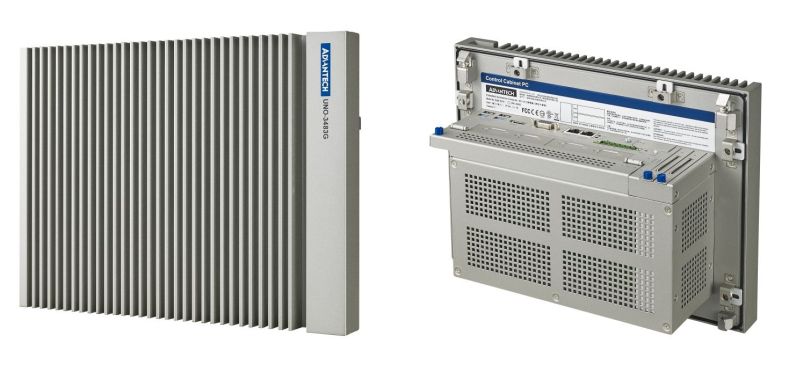

Благодаря монтажной технологии «place-and-click» и надёжным защёлкам установить собранный в прочном металлическом корпусе пятикилограммовый Advantech UNO-3483G в соответствующий шкаф в одиночку не составит никакого труда. Если внутренний объём шкафа не предусматривает достаточной вентиляции, а нагрузка на компьютер предполагается высокой, его радиатор охлаждения можно вынести наружу, что обеспечит наиболее эффективный теплоотвод за счёт внешних воздушных потоков.

Надёжное бесперебойное электропитание — важнейшая составляющая нормальной работы любого компьютера, а тем более расположенного непосредственно в производственном цеху или на складской территории. Конструкция Advantech UNO-3483G предусматривает двойной вход питания, благодаря чему он продолжит уверенную работу, даже если отключится одно из питающих устройств постоянного тока (12/24 В).

Ориентированность на производственные нужды диктует повышенные требования к рабочему диапазону температур. Компьютер способен функционировать при показаниях термометра от −20 до +60 ºC при влажности от 5 до 85%, что делает его пригодным для применения на большей части территории нашей страны (и не только нашей) без каких бы то ни было дополнительных ухищрений.

Опциональная возможность усиления пылевлагозащищённости корпуса до уровня соответствия стандарту IP67 позволяет компьютеру работать в весьма недружественном к полупроводниковой электронике окружении. Особенно ценна такая возможность в сочетании с функциями дистанционного управления, которые обеспечивают контроль компьютера из операторского пункта, удалённого от его физического местоположения хоть на соседний континент.

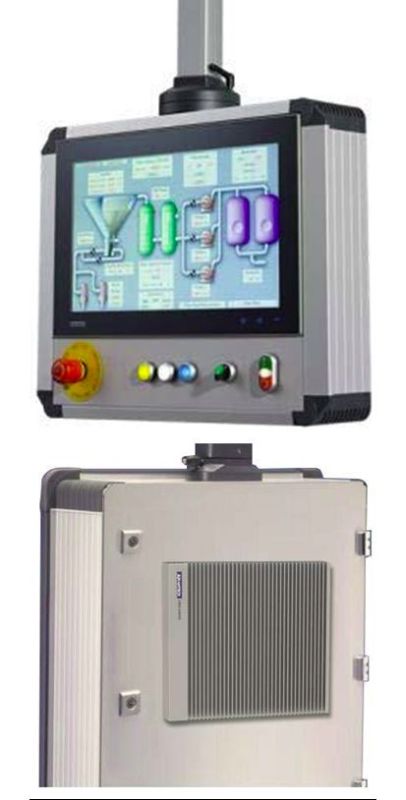

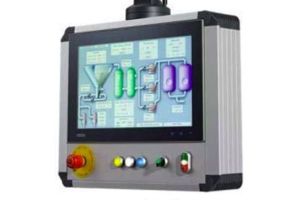

Как правило, промышленные компьютеры устанавливают в специализированные шкафы именно в расчёте на дистанционное управление и сбор информации. Однако при необходимости Advantech UNO-3483G предусматривает установку штатного ЖК-монитора серии FPM в тот же самый шкаф, где располагается компьютер, и контроль системы с фронтальной панели. Поддерживается работа со всеми современными операционными системами, актуальными на производстве, — Windows 7/8, Windows Enterprise Server 7/2009, Linux.

«Словом, — резюмирует Александр Кузнецов (ELKO), — это незаменимое — и, главное, чрезвычайно гибкое — решение для целей промышленной автоматизации».

Технические характеристики Advantech UNO-3483G

Процессор — Intel Core i7-3612QE QC 2,1 ГГц (Ivy Bridge), 6 Мб L2

Оперативная память — встроенная 8-Гб DDR3L 1333 МГц

Хранилище данных — один слот mSATA, два 2,5-дюймовых SATA HDD с поддержкой RAID 0/1

Слоты расширения — 1 x PCIex4; 2 x mPCIe (полноразмерные); 1 x mPCIe (половинного размера)

Поддержка ОС — WIN7/8, WES7, WES-2009, Linux

Рабочая температура — от минус 20 до плюс 60 °C при влажности 5–85%

Категория ударопрочности — IEC 60068-2-27, 50 G, half sine, 11 ms

Категория вибростойкости — IEC 60068-2-64, 2 Grms, random, 5–500 Hz, 1 hr/axis (mSATA)

Масса — 4,9 кг

Габариты — 305×82×225 мм
