Российская фирма “Топ Системы” (www.topsystems.ru) выпустила новую версию 6.3 своей системы автоматизированного проектирования T-FLEX CAD (см. PC Week/RE, № 26-27/99, с. 39).

Сотрудники конструкторских подразделений предприятий обычно решают различные задачи. Одни делают множество чертежей, другие проектируют оснастку, третьи заняты дизайном, четвертые - расчетами и т. д. Причем каждая из этих задач требует своего программного обеспечения.

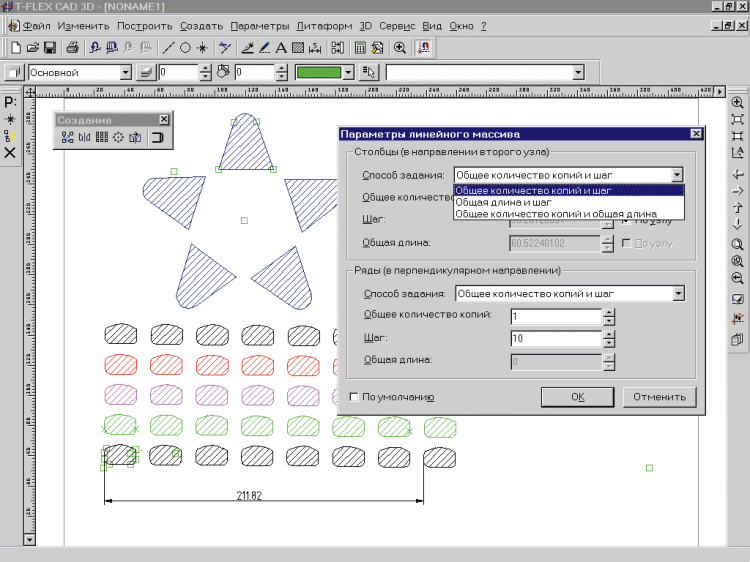

Примеры создания линейных и круговых массивов

Новая версия T-FLEX CAD 6.3 охватывает все уровни автоматизации конструкторских работ различных подразделений предприятия. Предыдущие версии системы в полном объеме позволяли выполнять трехмерное моделирование. Автоматизация черчения также обеспечивалась системой T-FLEX CAD 2D, но необходимость выполнения вспомогательных построений являлась существенным недостатком этой версии, да и некоторые потенциальные пользователи системы не хотели переучиваться, обладая навыками работы с другими широко известными продуктами. Все это повлияло на то, что фирма “Топ Системы” при создании новой версии 6.3 основной упор сделала на развитие функций непараметрического черчения и усовершенствование пользовательского интерфейса. T-FLEX CAD 6.3 включает целый ряд новых функций, которые значительно расширяют возможности системы по оформлению конструкторско-технологической документации.

Разработанные с учетом последних достижений в области САПР функции построения эскизов позволяют быстро и удобно создавать чертежи. T-FLEX CAD 6.3 содержит полный набор инструментов для изготовления чертежей без вспомогательных построений различных вариантов отрезков и дуг, окружностей и т. п. При работе с новыми функциями применяются объектные привязки и динамические подсказки, помогающие конструктору при формировании чертежа.

Усовершенствования пользовательского интерфейса в T-FLEX CAD 6.3 привели к тому, что чертеж можно построить с помощью всего одной клавиши мыши за счет динамического выбора элементов. Новая функция автоматического поиска замкнутого контура значительно упрощает задание контуров штриховки. В результате формируется ассоциативный контур штриховки. Разработаны новые функции копирования элементов (копирование, симметричные отображения, создание линейных массивов и массивов вращения), которые позволяют выполнять обобщенные чертежи с переменным числом элементов.

Существенно доработаны функции создания и редактирования элементов оформления: размеров, надписей и т. д. Наиболее часто используемые способы их простановки теперь требуют от пользователя минимального количества действий. Полностью изменен редактор текстов. В T-FLEX CAD 6.3 имеется возможность ввода текстовой информации непосредственно на поле чертежа в реальном режиме отображения (WYSIWYG). Текстовый редактор поддерживает форматирование абзацев текста, применение шрифтов разных размеров, стилей, цветов для фрагментов одного текста, задание индексов и дробей, вставку в текст элементов оформления чертежа и фрагментов. Встроена возможность импорта текстовой информации формата RTF с поддержкой оформления текста.

Для удобства работы с часто используемой текстовой информацией, в том числе и для автоматизации создания технических требований, включена функция выбора текстовых строк из словаря, который представляет собой базу данных формата MDB. Количество словарей не ограничено, можно составлять словари пользователя.

Новые функции появились и в системе трехмерного моделирования T-FLEX CAD 3D 6.3.

Добавлены новые команды определения кривизны поверхностей, перемещения активной камеры, выделена в специальную команду функция создания симметричных тел, реализовано множественное редактирование свойств трехмерных объектов и многое другое.

Выход новой версии T-FLEX CAD призван упрочить позиции этой системы как универсального средства для решения проектных задач в различных областях создания конструкторско-технологической деятельности: быстрого и качественного выполнения чертежей, проектирования параметрических чертежей, разработки сборочных конструкций и спецификаций, создания трехмерных твердотельных объектов, проектирования трехмерных сборочных узлов и агрегатов. Использование одного программного продукта в рамках предприятия исключает множество проблем, связанных с применением различных систем для разных задач.

Вместе с новой версией T-FLEX CAD 6.3 фирма “Топ Системы” выпускает систему T-FLEX ЧПУ, позволяющую автоматизировать создание управляющих программ для станков с ЧПУ, которая осуществляет программирование 2-, 3- и 5-координатных фрезерных операций, 2-, 3- и 4-координатных электроэрозионных, лазерных и сверлильных, а также токарных операций. Эта система полностью интегрирована с T-FLEX CAD.

С Сергеем Кураксиным можно связаться по адресу: tflex@topsystems.ru.
