РЕЦЕНЗИИ

Герман-Галкин С. Г. Компьютерное моделирование полупроводниковых систем в MatLab 6.0. СПб., Корона-принт, 2001.

Мне показалось, что эту книгу давно ждали специалисты в области проектирования электроприводов. Однако сразу же хочется обратить внимание на первую, но далеко не последнюю неточность - разночтение в названии на обложке и на титульном листе. На обложке пропущен всего лишь предлог “в” после слова “систем”, но эта единственная буква поменяла весь смысл. Кроме того, человек, который ищет пособие по компьютерному моделированию электроприводов, вполне может пройти мимо пособия по компьютерному моделированию полупроводниковых систем, непонятно каким образом связанных с математическим пакетом MatLab 6.0. К сожалению, это по сути своей ценное издание просто изобилует неточностями и опечатками. Как следует из введения, автор с благодарностью примет все замечания и предложения, но при этом не сообщает ни своего почтового, ни электронного адреса. На мой взгляд, книгу имело бы смысл назвать “Компьютерное моделирование электроприводов с полупроводниковым управлением в MatLab 6.0”, ведь 70% текста посвящено именно основам электроприводов и построению их математических моделей. Очень удачно структурированная книга читается легко и хорошо усваивается. Особого внимания заслуживают теория трехфазных асинхронных двигателей и описание методов управления выходными параметрами - частотой вращения и вращающим моментом, так как именно этот тип двигателей в последнее десятилетие находит все более широкое применение в электроприводе. Автор предлагает различные структурно-функциональные модели трехфазного асинхронного двигателя, весьма интересные для познания физики его работы. Рассмотрены модели приводов с автономными инверторами напряжения с мощными ключами на IGBT-транзисторах и имеющимися в библиотеке Simulink виртуальными моделями трехфазных асинхронных двигателей. Пример модели приведен на рис. 1. Результаты моделирования показывают достаточно близкое совпадение с экспериментом. Результаты моделирования показаны на рис. 2 и 3.

Рис. 1. Модель привода с трехфазным асинхронным двигателем и автономным инвертором напряжения

Среди САПР, которые могут найти применение для анализа электроприводов, автор называет OrCAD 9.2, обращая внимание на большое количество библиотек промышленных компонентов. Поскольку в своей практике я использую именно эту САПР, хочу отметить, что библиотеки электрических машин в ней представлены виртуальной моделью всего лишь одного типа двигателей - бесщеточного трехфазного синхронного двигателя с возбуждением от постоянных магнитов. А ведь для заключительного этапа проектирования электропривода, на мой взгляд, САПР OrCAD 9.2 явно предпочтительнее MatLab 6.0. Если бы в своей следующей книге автор мог разработать такой же набор виртуальных моделей двигателей для OrCAD 9.2, то для инженеров, занимающихся разработкой электроприводов, такой материал имел бы большую ценность. Конечно, предложенные модели двигателей не являются полностью адекватными, однако в этом направлении явно сделан шаг вперед. В заключение хочется выразить г-ну Герману-Галкину благодарность за прекрасную книгу и пожелать ему продолжить этот полезный труд с учетом высказанных пожеланий.

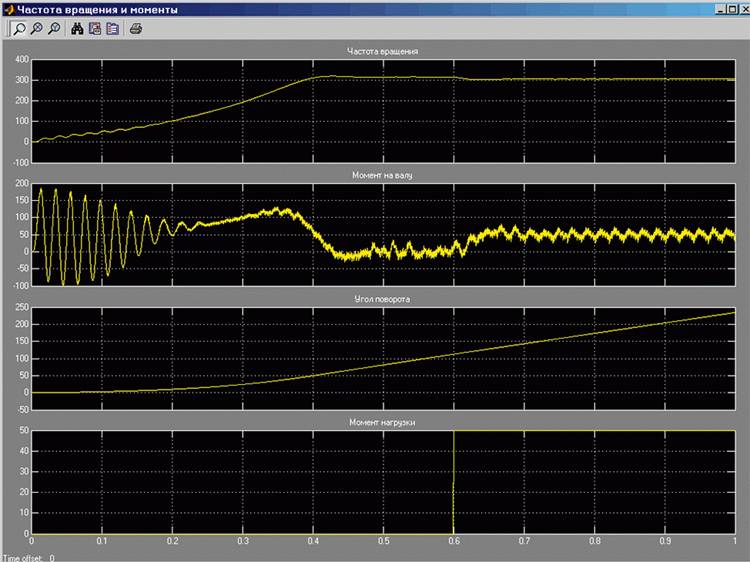

Рис. 2. Основные параметры привода от старта до установившегося состояния

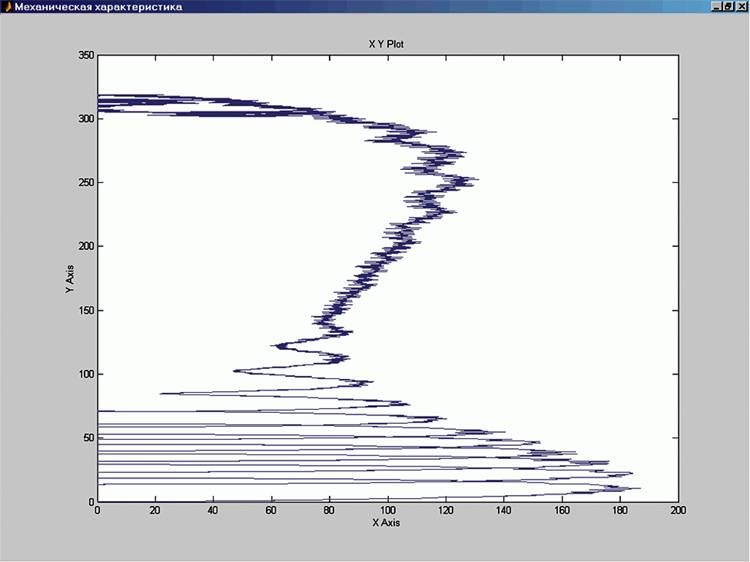

Рис. 3. Механическая характеристика привода с учетом момента нагрузки

С автором рецензии можно связаться по телефону: (095) 176-4931 или e-mail: fregat@df.ru, для Константиниди.
