Линейно-интерактивный источник бесперебойного питания APC Back-UPS BX700UI производства Schneider Electric представляет собой недорогое решение для обеспечения надёжной работы офиса в условиях нестабильного электроснабжения. Помимо резервного питания с гарантированной мощностью 700 В•А/390 Вт на выходе, ИБП также обеспечивает автоматическую стабилизацию напряжения, защиту от перегрузки и скачков напряжения, а также защиту телефонной линии.

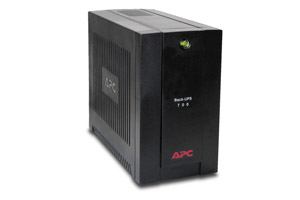

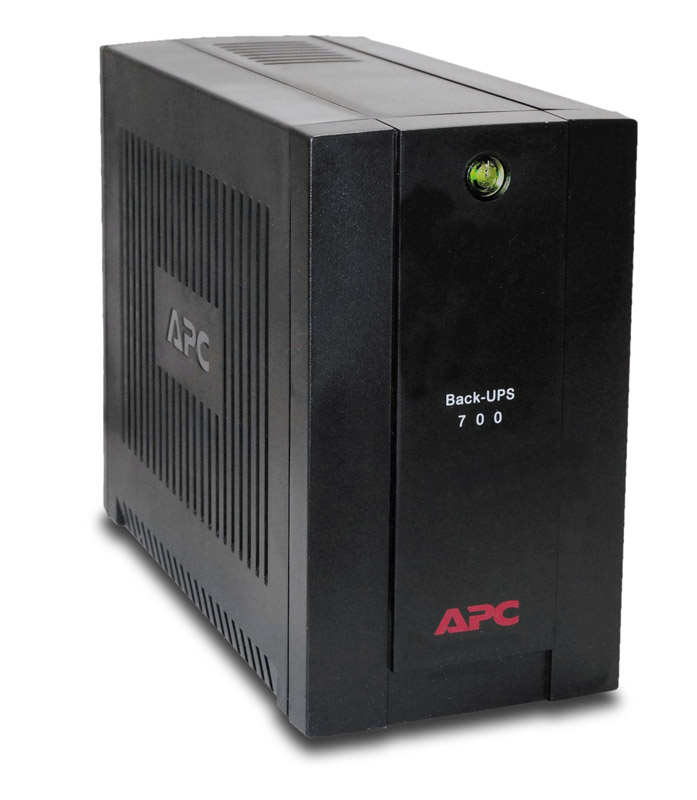

ИБП BX700UI выполнен в компактном корпусе из ударопрочного пластика, вес устройства составляет всего 6 кг. Компактные размеры и универсальный чёрный цвет корпуса позволяют установить его в любом удобном месте офиса. На передней панели ИБП располагается крупная кнопка для включения и программирования устройства, в неё же встроен светодиодный индикатор состояния системы.

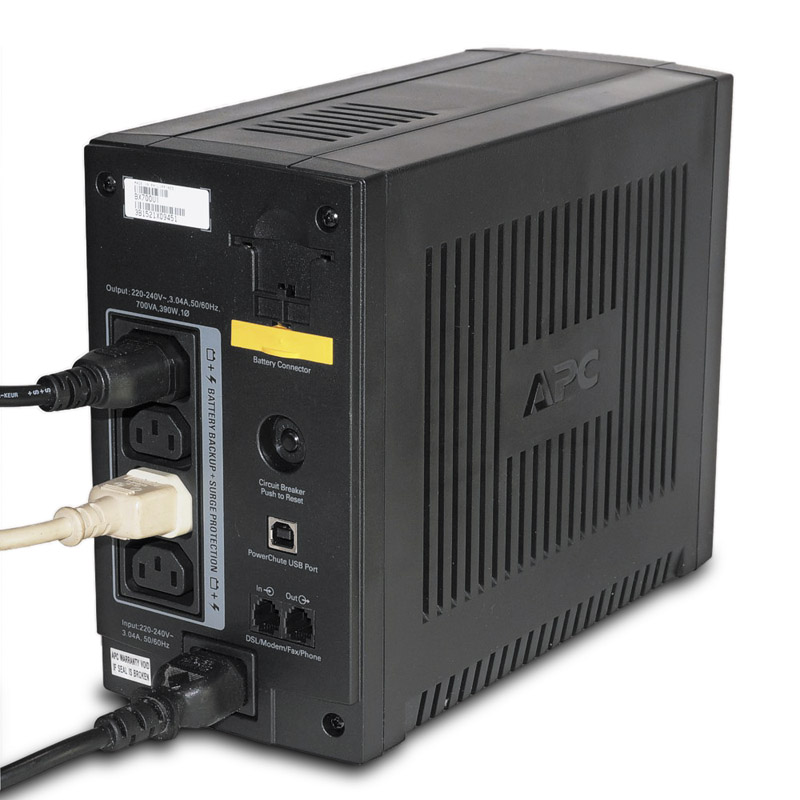

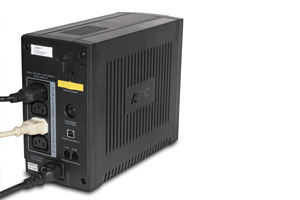

Все коммутации и разъёмы по традиции находятся на тыльной стороне устройства. ИБП оснащён четырьмя компьютерными розетками сетевого питания общеевропейского типа IEC и разъёмами RJ-11 для защиты факса, телефона или DSL-модема от импульсов телефонной сети. Здесь же расположен порт USB для удалённого контроля и управления ИБП с ПК, а также кнопка быстрого восстановления работоспособности устройства после сбоя входного питания. Ключ-разъём ярко-жёлтого цвета поставляется подклеенным к корпусу для самостоятельного подключения внутренней батареи, таким образом удаётся избежать её разряда во время хранения и транспортировки.

Модель Back-UPS BX700UI выполнена по линейно-интерактивной технологии с выходным напряжением переменного тока 230 В. Для снижение случаев переключения на резервное питание из-за нестабильности или больших перепадов напряжения, используется технология автоматической регулировки напряжения (AVR) с очень низкими пороговыми значениями перехода на автономный режим. Таким образом, ИБП выравнивает выходное напряжение до 230 В при перепадах входного напряжения в диапазоне от 140 до 300 В без перехода на питание от внутренней батареи.

Впрочем, переход на питание от батареи может происходить не только из-за пропадания или изменения напряжения, но и по причине слишком больших искажений напряжения электросети. Если же ИБП переключается на аккумулятор слишком часто или слишком редко, то можно воспользоваться функцией ручной настройки порога чувствительности переключения напряжения. Коррекция производится в программном режиме с помощью кнопки включения по частоте мерцания индикатора. Процедура очень проста и доступна любому, кто справится с прочтением небольшой инструкции к устройству.

ИБП Back-UPS BX700UI отличается от моделей предыдущего поколения серии BX наличием порта USB для подключения к компьютеру. После установки ПО PowerChute Personal Edition (PCPE) пользователю становятся доступны расширенные возможности удалённой настройки параметров и контроля состояния. Впрочем, базовые функции контроля в достаточной мере обеспечиваются звуковым оповещением и светодиодной индикацией устройства. ИБП сигнализирует в случае изменения режима работы, перегрузки, перегрева, питания от батареи, слишком низкого заряда батареи и ошибки зарядного устройства.

ИБП APC Back-UPS BX700UI комплектуется аккумуляторной батареей 12 В, 7,2 А•ч. В среднем, по данным производителя, её срок службы батаеи составляет от трёх до пяти лет. Горячая замена аккумулятора в этом ИБП не поддерживается, равно как и самостоятельная замена на новую, для этого рекомендуется обращаться в сервисный центр APC.

Полная зарядка батареи происходит примерно за 6 ч, однако производитель рекомендует при первом включении заряжать устройство не менее 10 ч.

Типовое время переключения устройства на резервное питание составляет 4 мс. В этом режиме каждые 30 с раздаётся четыре звуковых сигнала, включается индикатор. При восстановлении питающего напряжения ИБП автоматически включается.

Ёмкости батареи ИБП APC Back-UPS BX700UI достаточно для аварийного питания оборудования суммарной нагрузкой 50 Вт на протяжении примерно 47 мин. По мере увеличения нагрузки соответствующим образом снижается время автономной работы. При 100-Вт нагрузке время работы от аккумулятора составит ≈22 мин, при 200-Вт — порядка 8 мин, а 300-Вт разрядит батарею примерно за 3 мин. Если в автономном режиме работы подключенное оборудование потребляет мощность менее 15 Вт более 15 мин, ИБП в целях экономии энергии автоматически выключается.
