Приключения со звуковым разъемом Combo Jack 3.5 mm

Андрей Колесов
05.11.2013 16:09:22

До сих пор с подключением наушников и микрофона все было понятно: у ПК было (и есть) два 3-пинового разъема Jack 3.5 mm и вся проблема заключалась только в том, чтобы сунуть штырек в нужное отверстие. И тут метод проб и ошибок (сунул в одно, если не работает – в другое) очень надежно и просто работал, так как очки искать дольше…

Но на новом нетбуке я обнаружил (странно, но заметил еще перед покупкой) только одну дырку, выяснилось, что это 4-пиновый Combo Jack 3.5 mm для подключение звуковой гарнитуры в сборе.

"Что ж, - подумал я. – У меня как раз такая есть от Нокиа".
Но не тут-то было. Все оказалось (и продолжает оставаться!) намного сложнее.
Вот что выяснилось

1. Обычные 3-пиновые наушники на ComboJ работают. Понятное дело, что тогда 3-пиновый микрофон – не работает.

2. Про гарнитуру Нокиа нельзя сказать, что не работает. Работает, но странно.

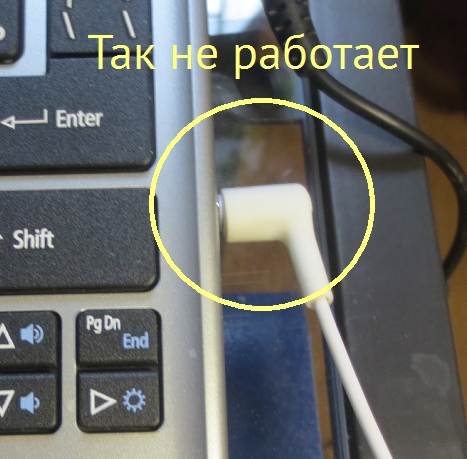

Если воткнуть штырек полностью, то микрофон не работает, а звук в наушиках – слышно, но очень плохо. Но слышно отлично, если держать нажатой кнопку на гарнитуре, которая (кнопка) включает ответ при звонке по телефону. Микрофон не работает никогда.

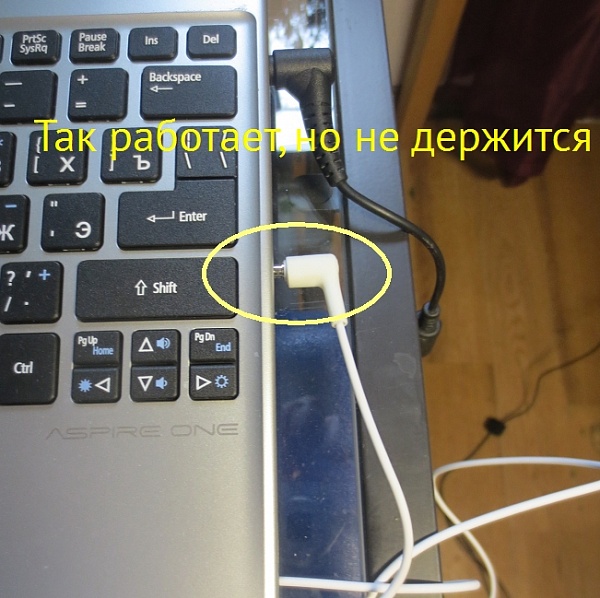

Но если штырек немного вытащить, то все начинает работать отлично – и микрофон и наушники (без нажатия кнопки). Проблема тут в том, что это положение штырька очень неустойчиво, хуже, чем "на соплях". Но в стационарном положении – можно (только, чтобы ветра не было).



Короче говоря, логика разъема Нокиа – не такая, какая нужно для нетбука.

3. Следующей проблемой является то, что гарнитур с 4-пиновым разъемом (на голову надевать) для компьютеров, кажется, нет как класса. Я долго искал в Интернете (в том числе зарубежном), спрашивал у продавцов в компьютетном центре – нет и все тут.

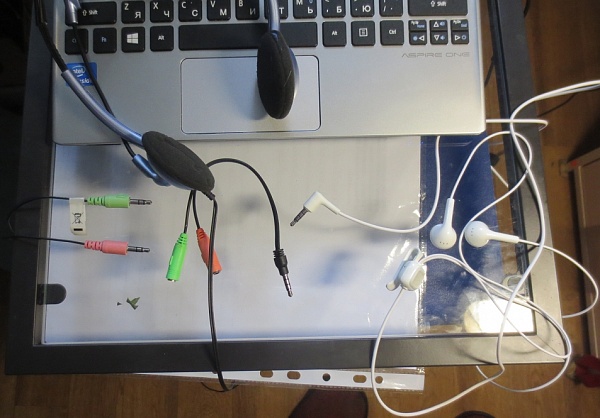

4. Решение в целом понятно – должен быть переходник с 4 на два 3 (микрофон и наушники). Дело простое. Но не очень. Переходников таких тоже нет. Как класса! Поиски в Интернете ничего не дали. Нашел один в Англии и один в Китае. Заказал в Китае, жду.

А пока ждал все же решил поспрашивать в нашем Буденовском компцентре. И нашел-таки!
Но продавец искренне сказал: "вы не радуйтесь раньше времени, проверьте сначала".

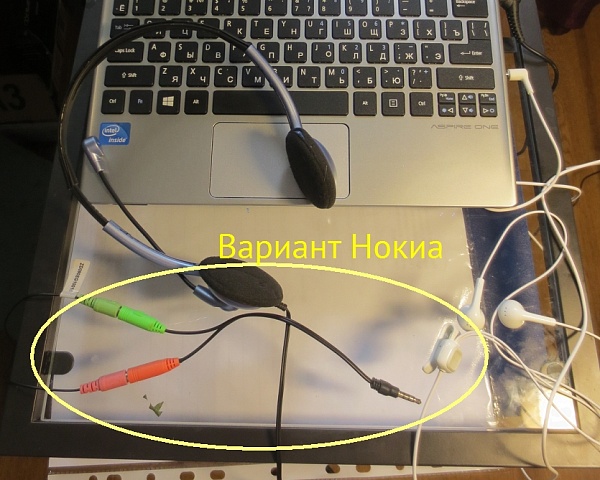

Я проверил и оказалось, что разъем этот – для той же Нокиа.

В результате вот на чем сердце успокоилось

1) кое-как, но с гарнитурой Нокиа все же работать можно.
2) жду переходник (100 руб) из Китая – посмотрим под чего он
3) купил гарнитуру с USB – все работает…



Но зачем в новых нетбуках делают разъемы Combo Jack, если под них нет ни переходников, ни устройств, я пока так и не понял.

Комментариев: 22

Только зарегистрированные и авторизованные пользователи могут добавлять комментарии

05.11.2013 21:13:32

Паяльников владеете? smile:-)

05.11.2013 21:47:31

Владел, на протяжении многих (очень многих!) лет, причем - достаточно виртуозно. И даже мог сам отремонтировать почти любую электронную неисправность в ЦЭВМ.







А еще владел мастерком, топором и спецмолотком для забивания костылей на ж-д....
Но применять эти навыки для строительства своего дома или собственное ж-д не буду smile:)

05.11.2013 21:54:41

Ну значит и с распайкой простенького переходника справитесь smile:-)

05.11.2013 22:15:44

В том-то и дел: наверняка справлюсь, правда нужно купить паяльник и хорошо бы еще простенькие "пробник".
Но не буду!
Точно также как не буду строить собственную ж-д..

Кстати, сделать такой переходник - не очень банальная задача, не точки зрения пайки, а того - чего там и куда нужно припаивать.

Ведь нужно менять разводку внутри 4-пинового штырька, который запаян в пластик.

Простое решение - перемкнуть кнопку управления на гарнитуре Нокиа, но тогда она не будет работать на самой Нокиа.

Нет, я уж лучше будет пользоваться универсальной USB-гарнитурой и подожду, что пришлют из Китая smile:)

05.11.2013 22:58:01

Простейший пробник же можно сделать из подручных материалов, например, из фонаря.

Разумеется, сначала надо разобраться, какой контакт за что отвечает. Но это не сложнее починки советской ЦЭВМ smile:-)

Менять разводку внутри 4-пинового штырька не обязательно - из него же выходит кабель, вот к нему и подпаять нормальные гнёзда. Обернуть можно в термоусадочную трубку.

Вообще, в развитом мире это сейчас модный тренд, люди даже открывают "ремонтные кафе", где бесплатно чинят старую бытовую технику, которую не берется чинить ни один платный сервис (вынуждая покупать новые вещи).

05.11.2013 23:04:21

Все эти занятия с паяльником и мастерком - чертовски интересны!
Это одна из главных причин, почему я ими не пользуюсь: день пролетает увлекально и незаметно!

Но статья, которую нужно было написать (и получить деньги за эту работу!) осталась ненаписанной...
А на какие деньги мне покупать новый нетбук?

06.11.2013 20:13:35

Если отчаятесь, могу попробовать Вам спаять переходник.

06.11.2013 20:21:35

Спасибо! Буду иметь в виду smile:)

06.11.2013 01:58:46

Ноутбук Lenovo?
http://www.amazon.com/gp/product/B002SK66OY/

06.11.2013 07:55:10

Асер (см. комментарий ниже)

06.11.2013 07:37:35

У меня такой же переходник, как у вас на фото, с Китая заказан. И асеровский нетбук, не работает, увы. В итоге купил для микрофона usb-аудиокарту и туда микрофон втыкаю.

Пробовал два разных типа гарнитур в этот разъём подключать, ни один не заработал.

06.11.2013 07:54:44

У меня тоже Асер.
Проблема тут в том, что возможно дефект не в переходнике, а в самом разъеме нетбука.
Этого никто не знает. Я со многими спецами говорил - никто не знает. Никто не видел применение этого разъема в нормально работающем виде.

Высказывали даже мысль, что возможно разъемом можно управлять программно (настраивать комбинации перемычек), но я ничего такого не нашел.
Конечно, можно разобрать нетбук и, вспомнив молодые годы, разобраться с разъемом, но чего-то не хочется..

Кстати, это мысль - нужно посмотреть как это работает у знакомой на Асусе (у нее тоже один разъем).

06.11.2013 10:09:38

Сразу скажу, никогда с такой проблемой не сталкивался, но почему-то, мне кажется, что дефект в разъеме данного конкретного нетбука. Вообще, мне кажется странным, что бывают разные несовместимые друг с другом четырехпиновые гарнитуры.

А если обратиться в техподдержку/сервисный центр Асера с простым вопросом: какие гарнитуры можно использовать с вашим нетбуком?
Получив ответ, сходить в магазин вместе с нетбуком и проверить, работает ли рекомендуемая гарнитура. Если не работает, значит причина - разъем нетбука. smile:(

06.11.2013 10:17:49

Полезный совет - обратиться в сервисный центр! Нужно будет так и сделать!

Но встречный вопрос:

Цитата
никогда с такой проблемой не сталкивался,


Не сталкивался по причине отсутствия разъема Комбо на компьютере (у Аппла - свой разъем) или все работает?

06.11.2013 10:27:23

Да, именно поэтому: у меня в компьютере два трехпиновых (отдельно для микрофона и наушников). Так что, с моей стороны - это в чистом виде советы постороннего. smile:D

06.11.2013 11:14:47

А пробовали подключить Эпловскую гарнитуру?
У меня похожая ситуация была: купил гарнитуру Audio-Technica ATH-WS55i для Iphone 5, сынуля попробовал вставить в Nokia N8 - никак, точнее, как у Вас с нетбуком. А вот при вставке в HTC One - без проблем. Так что есть подозрение, что это у Нокии своё представление о комбинированном разъёме.

06.11.2013 11:46:45

То, что у Нокиа своя - это понятно изначально. У них ведь еще кнопка "Ответить" имеется (а значит, она используете один контакт), Вполне возможно, что у Нокиа нет стереозвука, один из стерео каналов используется для этой кнопки.

Эппловской у меня нет...

06.11.2013 12:52:40

Андрей, на моем компьютере Lenovo тоже один 4-пиновый звуковой разъем. Смартфонных гарнитур (с наушниками-вкладышами) под такой разъем навалом. И у меня они нормально работают. Другое дело -- внешний микрофон. Я, например, записываю интервью на ноутбук, поиски внешнего микрофона под 4-пиновый разъем успехом не увенчались, пришлось купить под USB...

06.11.2013 12:58:34

Та и я о том же. Наушники работают. А вот внешний микрофон...

В посте как раз и говорится, что при желании - гарнитура Нокиа работает, в том числе и микрофон. Только штырек при таком положении болтается, держит "еле-еле".

31.12.2013 12:57:26

Тоже в последнее время задумался о гарнитуре Combo Jack 3.5 (4-пиновый), гарнитура с одним штекером для ПК (комбинированная гарнитура с совмещенным штекером для микрофона и наушников). Таких гарнитур для смартфонов и мобильников полно. А вот, чтобы для ПК - их почти нет, единственную модель, которую я нашел - это Philips SHM3560/10. Посмотрите эту модель на их официальном сайте. У них прямо так и написано:

Цитата
Эта гарнитура обеспечивает чистую передачу звука и голоса в обоих направлениях. Малый вес гарантирует комфорт даже при длительном использовании. В комплект входит встроенный пульт управления звуком и голосом, кроме того, гарнитура совместима с ноутбуками, оснащенными одним разъемом 3,5 мм.

31.12.2013 19:02:38

Я, наконец-то, нашел (в Китае) переходник, который решает проблему: http://www.pcweek.ru/pc/blog/pc/5999.php

01.02.2014 13:13:55

Здравствуйте. Надеюсь это то что мне надо!
Друг подогнал китайский Андроид давненько. Наушники ушатались, теперь не могу найти такие, я даже марку этого "джека" на знаю, что бы поискать и заказать. В нашем городе всего три улицы, такого в помине нету.
Подскажите плиз как марка их точная, и если не затруднит поищите ссылку на такие наушники скиньте желательно с Ебея что бы заказать по почте..
Фото поправьте если не по правилам извините за ранее...
