В последние два года появилось большое количество новых программ, предназначенных для синтеза аналоговых и цифровых фильтров и согласующих цепей СВЧ (см. предыдущий обзор в PC Week/RE, № 20/98, с. 37).

В большинство последних версий программ схемотехнического анализа включены модули синтеза фильтров. К ним относится программа Micro-Cap 6 фирмы Spectrum Software (www.spectrum-soft.com) - синтез аналоговых активных и пассивных фильтров, программа System View 4.0 фирмы Elanix (www.elanix.com) - синтез аналоговых и цифровых фильтров Microwave Office 3.20 фирмы Applied Wave Research (www.appwave.com) - синтез линий передач СВЧ.

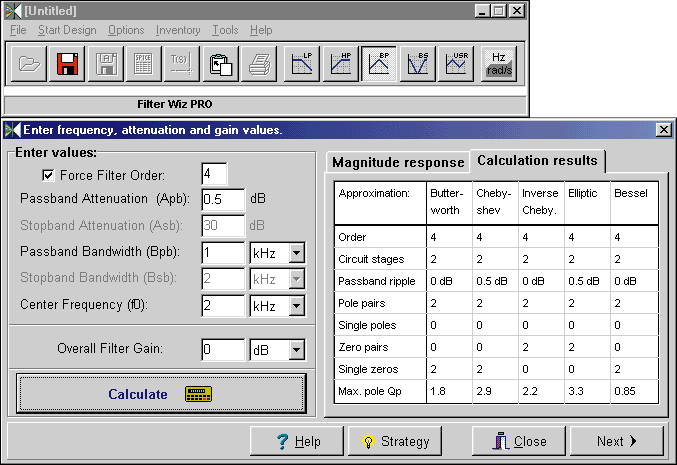

Filter Wiz PRO - профессиональная программа структурного синтеза аналоговых фильтров

Появились специализированные программы синтеза фильтров, из которых наиболее заметны программы FilterShop фирмы LinearX Systems (www.linearx.com), Filter Solutions фирмы Kahler Engineering Solutions (www.kahlereng.com) и Filter Wiz PRO фирмы Schematica Software (www.nstarsolutions.com). Представляет интерес программа FilterShop. В нее интегрированы средства синтеза аналоговых и цифровых фильтров и анализа схем их реализации, чего раньше нигде не было. После синтеза структуры фильтра выполняется расчет его принципиальной схемы (библиотека программы содержит примерно 500 типовых вариантов) и ее оптимизация методом “проб и ошибок”. В схемный редактор включены компоненты 22 типов, используемые для создания аналоговых и цифровых фильтров, а также фильтров с переключаемыми конденсаторами (схема фильтра ограничена 2000 компонентами). В результате синтеза фильтров рассчитываются их частотные и переходные характеристики, карты нулей и полюсов передаточных функций, спектральные плотности внутренних шумов.
