Все возрастающее количество вычислений, требуемых человечеству в эпоху информационной революции, сопровождается столь же возрастающим количеством тепла, которое неизменно выделяется при этом. Несмотря на постоянные усилия разработчиков компьютерных составляющих, избавиться от теплового эффекта удастся, по-видимому, лишь с переходом к квантовым вычислениям. А пока что в местах массового производства вычислений — в ЦОДах — приходится прикладывать недюжинные усилия, чтобы выделяемое тепло не нарушило корректную работу электронного оборудования. Разработан целый арсенал средств для охлаждения помещений с интенсивным тепловыделением, и средства эти постоянно совершенствуются.

Поскольку центры обработки данных представляют собой один из самых энергопотребляющих элементов в электрической сети, необходимо оптимизировать работу этой инфраструктуры, снизить энергопотребление и увеличить эффективность. Для обеспечения высокой гибкости системы кондиционирования и значительного улучшения показателей потребления энергии важно, чтобы структура демонстрировала значительную эффективность не только при номинальной, но и при частичной нагрузке. По возможности должны предлагаться решения с непрямым естественным охлаждением, а также системы оптимизации, отслеживающие тепловую нагрузку в помещении. Компания Schneider Electric выпустила на рынок новые модели холодильного оборудования.

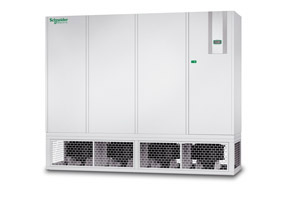

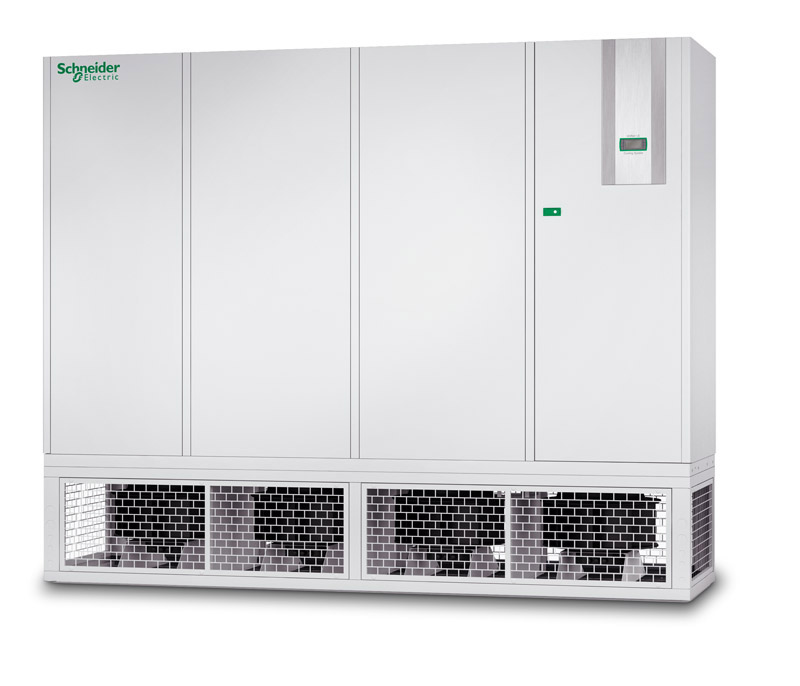

Семейство прецизионных кондиционеров Uniflaire LE пополнилось новым модельным рядом периферийных кондиционеров LD*V, пришедшим на смену прежним моделям кондиционеров с нижней раздачей воздуха LE TDAV,TDEV,TDWV. Три модификации моделей из этого семейства соответствуют трем схемам охлаждения: буква A, подставляемая вместо звездочки в обозначении модели (LDAV), означает воздушное охлаждение; E — фрикулинг; W — водяное охлаждение. Каждая модификация выпускается в четырех типоразмерах, покрывая диапазон мощностей от 50 до 140 кВт. Итого — 12 разных вариантов кондиционеров.

Существенно расширен модельный ряд кондиционеров воздушного охлаждения прямого расширения IDAV. Эти модели оснащались вентиляторами с электронной коммутацией (EC-fans) и обратным изгибом лопастей, бесщеточными компрессорами с приводами регулируемой частоты (инверторные компрессоры), обеспечивающими плавную регулировку частоты вращения, экономичность и долговечность узла. К воздушному охлаждению добавлены еще две модификации: фрикулинг и водяное охлаждение. В результате диапазон мощностей данного модельного ряда расширился с 15–50 кВт до 15–140 кВт. Если раньше модели этого ряда предлагались только с нижней раздачей воздуха, то теперь доступен и вариант с верхней раздачей. Всего, таким образом, на смену пяти моделям прежнего ряда пришло 36 моделей нового.

В семействе Uniflaire LE появился новый модельный ряд кондиционеров IX*V с вентиляторной секцией, расположенной под фальшполом. В нем также применяются инверторные компрессоры и используются те же три схемы охлаждения. Ряд включает в себя три типоразмера и покрывает диапазон мощностей от 70 до 140 кВт.

В семействе чиллеров Aquaflair усовершенствован модельный ряд TRA*, предназначенный для использования в ответственных приложениях. В нем три модификации: Aquaflair TRAC,TRAF,TRAH, — означающие соответственно воздушноохлаждаемый чиллер, свободноохлаждаемый чилер и чиллер с тепловым насосом. Чиллеры Aquaflair сконструированы для использования в ЦОДах уровней 3 и 4. Это законченные устройства, полностью настраиваемые для простоты проектирования и установки и покрывающие диапазон мощностей от 116 до 350 кВт. Модели мощностью до 260 кВт рядов TRAC/F оснащаются микроканальным теплообменником, в более мощных моделях дополнительно может быть использован адиабатический механизм охлаждения, основанный на испарении воды, для работы чиллеров при высоких температурах наружного воздуха. В соответствии с рекомендациями для оборудования ЦОДов уровней 3 и 4 в чиллерах Aquaflair TRA* предусмотрены два ввода электропитания и автоматический переключатель между ними. Кроме того, имеется отдельный ввод для подключения системы управления компрессорами и устройством к ИБП.

Управлять чиллерами можно как локально с помощью 7-дюймового сенсорного экрана, так и по сети, используя протоколы SNMP, Modbus и TCP/IP. В микроконтроллер встроен специальный ПИД-алгоритм для регулировки температуры охлаждаемой воды.

Модельный ряд TRA пополнился двумя новыми агрегатами — новым устройством 2842A мощностью от 260 до 280 кВт, в зависимости от схемы охлаждения, и модель 2942A заменила более мощная и компактная модель 4142A с мощностью около 400 кВт.

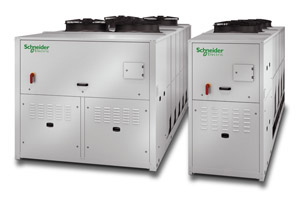

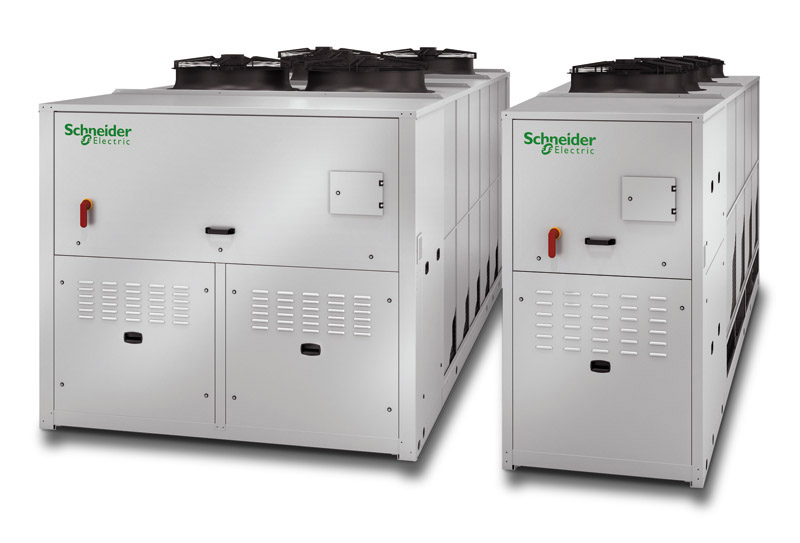

В семействе Aquaflair появился новый модельный ряд чиллеров TSA*, также нацеленный на применение в ЦОДах верхних уровней — третьего и четвертого. Они выходят в двух номенклатурах: TSAC—с воздушным охлаждением и TSAF — с фрикулингом.

Герметичные спиральные компрессоры со встроенной термозащитой работают от бесщеточного электродвигателя, запитанного через инвертор. Такая схема обеспечивает регулировку частоты вращения, мягкий старт, и у нее множество преимуществ: низкий шум при работе, экономичность, длительный срок службы. В этом модельном ряду также применены микроканальные теплообменники. В качестве хладагента используется фреон R410A. Новые устройства обеспечивают диапазон мощностей от 128 до 344 кВт, а при мощностях свыше 300 кВт дополнительно может быть применена адибатическая схема охлаждения на основе испаряющейся воды.

От чиллеров вернемся к кондиционерам, но теперь внутрирядным. Вышло второе поколение внутрирядных кондиционеров шириной 600 мм InRow CW 600. От предыдущего его отличают цветной дисплей диагональю 4,3 дюйма с сенсорным экраном и интерфейсная плата с поддержкой криптографического протокола TLS 1.2, обеспечивающего защищённую передачу данных между узлами в сети.

Во второй половине прошлого года Schneider Electric представила линейку внутрирядных кондиционеров InRow DX нового поколения, которые имеют вдвое меньшее энергопотребление по сравнению с технологией первого поколения, расширенные инструменты управления и новый пользовательский интерфейс.

Это позволяет обеспечить охлаждение высокой плотности, необходимое, чтобы поддерживать критически важные температуры в помещениях.

Среди основных технических нововведений следует отметить новые высокоэффективные спиральные компрессоры. Конструкция InRow DX нового поколения с регулируемой частотой вращения вентиляторов снижает энергопотребление во время периодов охлаждения с неполной нагрузкой. В новой линейке также увеличена возможность охлаждения высоконагруженных стоек до 37 кВт с максимальным расходом воздуха до 6800 м³/ч. Номинальная потребляемая мощность устройств составляет 9,5 кВт. Встроенный увлажнитель обеспечивает контроль влажности на уровне помещения, предотвращая повреждение чувствительного электронного оборудования от статических разрядов. Кроме того, влажность контролируется с помощью выделенного контура осушения и системы подогрева устанавливаемой во избежание переохлаждения в процессе осушения воздуха.

Конструкция InRow DX тесно связывает охлаждение с ИТ-оборудованием, предотвращая рециркуляцию горячего воздуха, при этом повышая предсказуемость охлаждения и позволяя осуществлять оплату по мере роста системы. Эти изделия, доступные в автономной конфигурации, с жидкостным и воздушным охлаждением, с контролем влажности или без него, удовлетворяют различные требования по охлаждению в монтажных шкафах, серверных и центрах обработки данных.

Добавление технологии Active Flow Control, измеряющей воздушное давление внутри системы распределения воздуха и автоматически регулирующей частоту вращения вентилятора для точного соответствия расходу воздуха в ИТ-оборудовании, повышает точность и эффективность. Имеющий улучшенную и удобную в использовании конструкцию, InRow DX также снабжён 4,3-дюймовым цветным сенсорным дисплеем и сетевым интерфейсом, обеспечивающими быстрый и простой доступ к данным и полный контроль производительности системы охлаждения.

«Управляющие ЦОДов сталкиваются с большим количеством препятствий на пути к эффективности, которые включают растущую потребность в системах высокой энергетической плотности, ужесточающиеся правила энергопотребления и необходимость снижать операционные затраты, — пояснила Анн-Мари Жиньяк (Anne-Marie Gignac), вице-президент отделения IT Division компании Schneider Electric по системам охлаждения. — Последнее поколение внутрирядных кондиционеров InRow прямого расширения ставит эффективность и экономию на первый план для пользователей, обеспечивая наибольшую доступную экономию энергии при неполной загрузке в небольшой, но мощной системе».

Во второй половине прошлого года была также обновлена линейка кондиционеров Uniflair LE на охлажденной воде. Кондиционеры позволяют получить примерно на треть (до 32%) большую охлаждающую способность, сократив энергопотребление на величину до 24% при сохранении занимаемой площади по сравнению с моделями предыдущей серии. Модели Uniflair LE быстрее осуществляют повторный запуск после сбоя в системе электропитания и обладают конструкцией, оптимизированной для высоких температур в соответствии с современными стандартами создания ЦОДов.

Предлагаемые в двух номенклатурах: LDCV — с нижней раздачей воздуха, LUCV — с верхней раздачей воздуха, — кондиционеры Uniflair LE обеспечивают доступное, надежное и высокотехнологичное охлаждение. По сравнению с предыдущей серией кондиционеров Uniflair LE T*CV линейка L*CV включает в себя как стандартные, так и ранее недоступные (или доступные по запросу) характеристики. К ним относятся двухходовой клапан PICCV, счетчик энергопотребления, USB-карта, дисплей с сенсорным экраном. Все перечисленные новшества упрощают процедуру проектирования под заказ, позволяя сократить сроки его реализации, а также эксплуатационные издержки.

«Uniflair LE — это по-настоящему интеллектуальные устройства, идеальные для контроля состояния компонентов и окружающей среды, — отмечает Михаил Каширских, менеджер по развитию направления „Системы охлаждения“, подразделение IT Division компании Schneider Electric. — А в сочетании с решениями для изоляции горячих или холодных коридоров кондиционеры семейства Uniflair LE позволяют добиться еще более высоких КПД и уровня энергетической плотности».

Еще одним преимуществом новых кондиционеров Uniflair LE является конструкция многофункционального микропроцессорного контроллера. В ней предусмотрено наличие удобной навигации с использованием значков для отображения режима работы и условий в помещении, возможность взаимодействия с системами диспетчеризации инженерного оборудования зданий с различными протоколами и автоматический перезапуск блока после сбоя электропитания. Кроме того, новый контроллер позволяет осуществлять резервирование на уровне этажа, подключая до десяти устройств, работающих в группе.

Достоинством нового оборудования является простота в обслуживании. Критически важные компоненты можно заменить или отремонтировать без отключения системы, а остальные — через двери и съемные панели. Все встроенные устройства мониторинга поддерживают возможность профилактического обслуживания и проверки рабочих условий системы без ее отключения.

ПОДГОТОВЛЕНО PCWEEK EXPERT
