СЕТЕВЫЕ РЕШЕНИЯ

Компания “РОТЕК-Новосибирск” (www.telecomsite.ru) совместно с ведущим региональным оператором ОАО “Электросвязь” Новосибирской области занимается созданием широкополосной областной сети передачи данных.

Разработанный специалистами “РОТЕК-Новосибирска” и отдела новых технологий ОАО “Электросвязь” проект предусматривает построение сети связи на основе технологии TDM между районными узлами связи (РУС) и Новосибирской междугородной телефонной станцией (НМТС) с предоставлением в узлах доступа каналов E1, V.35, FXS, ТЧ (E&M).

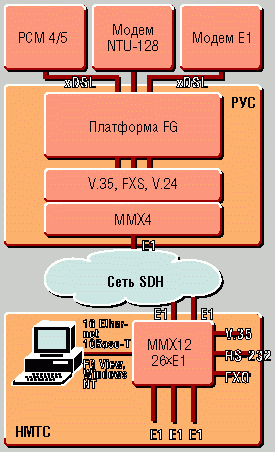

Схема организации связи

При разработке технического решения были учтены следующие исходные данные: число объектов - до 26, логическая топология - связь каждого периферийного узла сети с центральным узлом, транспортная сеть - SDH, интерфейс доступа в транспортную сеть - E1, аналоговые пользовательские интерфейсы - FXS, FXO, четырехпроводной ТЧ-канал, цифровые пользовательские интерфейсы - V.35.

Для построения TDM-сети и “последней мили” были выбраны мультиплексоры MMX4 и MMX12, а также платформа доступа FlexGain производства НТЦ НАТЕКС (www.nateks.ru).

На первом этапе на центральном узле предусматривается применение мультиплексора MMX12 с возможностью кросс-коммутации до 26хE1 (832х64 кбит/с) и доступа к потокам E1.

По мере увеличения емкости сети будут установлены дополнительные мультиплексоры доступа MMX4. При заполнении корзины MMX12 интерфейсными платами E1 объединяемых потоков платы пользовательских интерфейсов могут быть перенесены в корзину MMX4.

На периферийных узлах планируется использовать мультиплексоры MMX12 и MMX4 в качестве мультиплексоров доступа к потокам E1.

Универсальная платформа доступа FlexGain позволяет совмещать цифровые и аналоговые модемы, организовывать удаленные линии связи до абонентов по оптическому или медному кабелю (MDSL, 2B1Q, G.shdsl).

Контроль за работой узлов сети осуществляется через централизованную систему сетевого управления FG View. Она основана на платформе SNMP Castle Rock 4.2, устанавливается на ПК с ОС Windows 2000/NT и подключается к мультиплексорам ММХ через интерфейс Ethernet 10Base-T. Сервер управления устанавливается на центральном узле сети.

FG View позволяет вести управление на двух уровнях: на уровне сети (общий мониторинг мультиплексоров c возможностью изменения структуры передаваемых потоков E1) и на уровне оборудования (изменение конфигурации отдельных элементов сети).

Для локального управления служит терминал VT100.

Он подключается к мультиплексору через интерфейс RS 232 со скоростью обмена данными 19,2 кбит/с. Функции локального управления идентичны функциям управления на сетевом уровне.

В настоящее время сданы в эксплуатацию центральный узел сети и узел доступа в г. Убинка. Во II квартале этого года намечено организовать узлы доступа еще в 11 районных центрах области.

Реализация этого проекта позволит ОАО “Электросвязь” создать высокоскоростную сеть доступа между районными центрами области и предоставить пользователям качественные услуги на базе Frame Relay и Интернета.

“РОТЕК-Новосибирск”: (383-2) 22-0608.

НТЦ НАТЕКС: (095) 325-0088.
