Стабильное функционирование сетей 3G и реальное повышение скорости обратного канала в Сеть до нескольких сотен Кбит/с позволяют операторам связи и интеграторам увеличивать линейку решений дистанционного видеонаблюдения. Пока что на одну соту 3G-сети, в отличие от LTE, невозможно подключить несколько десятков камер высокой четкости. Но отдельные решения, присматривающие за стройкой, офисом или жилым помещением, вполне работоспособны. Их число могло бы быть значительно больше при более простом регулировании сегмента Pico/Relay/Femto Enterprise, но этого пока не случилось — каждый подобный мини-проект начинается с внимательного обследования радиообстановки и, часто, оснащения таких решений дополнительными выносными антеннами для улучшения качества приема, что актуально в условиях плотной городской застройки.

Коробочные продукты

За последний год ситуация с камерами для дистанционного видеонаблюдения стабилизировалась. Операторы начинают воспринимать это оборудование не как дорогостоящие игрушки, а как вполне реальный рынок устройств для частного пользователя, который может помочь росту потребления интернет-трафика, наряду с фоторамками со встроенными модемами, навигаторами с обратной связью и интернет-планшетами со встроенными модулями передачи данных. Все это развивающиеся рынки, потенциально интересные массовому потребителю.

Сами операторы продают решения для видеонаблюдения. Пионером подобных поставок, после внедрения скоростного протокола связи EV-DO, в свое время стала компания “Скай Линк”. Сейчас оператор продает очередную версию комплекта “Беспроводная система видеонаблюдения”, который состоит из видеокамеры и системы видеонаблюдения Smart Vision (11 тыс. руб.). Для передачи данных, требуется подключить к видеокамере модем AnyData ADU 500/510/520 (+ 4 тыс. руб.).

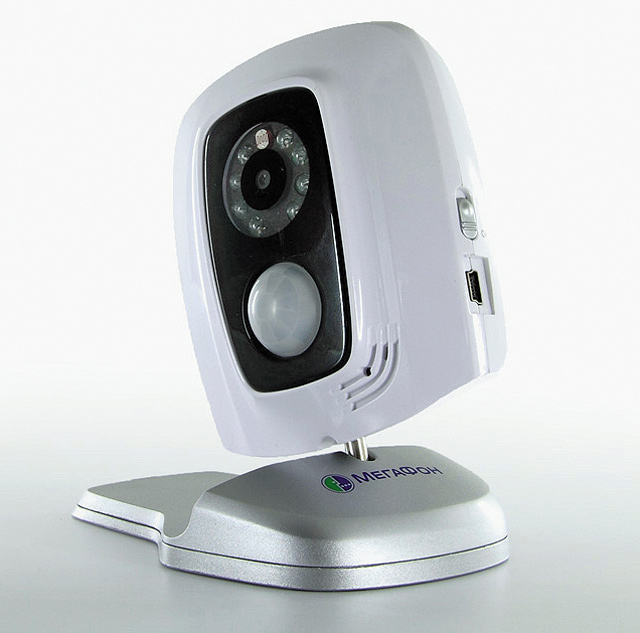

“МегаФон” предлагает свою “Камеру мобильного наблюдения”: за 5,7 тыс. рублей пользователь получит устройство со встроенным датчиком движения, инфракрасной подсветкой и аккумулятором, выдерживающим до 24 часов автономной работы.

МТС и “ВымпелКом” пока не развивают “коробочные” продажи подобных решений. Однако, это совершенно не означает, что в случае подбора оптимального тарифа их SIM-карты нельзя использовать в любой MMS- или GSM-камере. Напротив.

Одна фотография по MMS будет “весить” порядка 200—300 Кб, небольшой ролик на пару минут потянет на 1—2 Мб информации. Таким образом, стоит использовать для мобильных камер тарифы, разработанные для мобильных модемов. Поскольку такие устройства включаются только “на движение”, наиболее оптимальным будет подключить “модемные” ТП без абонентской платы. Имеет смысл обратить внимание на ТП “Супер Онлайнер” от МТС: стоимость 1 Мб в столичной лицензионной зоне будет составлять 1,2 руб. — но это только до 50 Мб трафика в месяц. Свыше этого порога она сразу “падает” до 95 копеек. Еще один вариант есть у компании “МегаФон": здесь на ТП “Интернет старт” стоимость 1Мб трафика составляет 1,2 руб. По факту это единая цена без дополнительных скидок.

Оборудование на “свободном” рынке

Если отбросить профессиональные устройства, “заточенные” под инфраструктуру охранных структур, армии и спецслужб, на рынке удастся выделить всего два класса камер, заслуживающих внимания — MMS-камеры, способные “выстрелить” несколько снимков серией при наступлении какого-либо события, и беспроводные GSM/3G-камеры, способные отправлять “полноценную картинку через Сеть” (правда, на скорость больше чем 2—3 кадра в секунду рассчитывать не стоит).

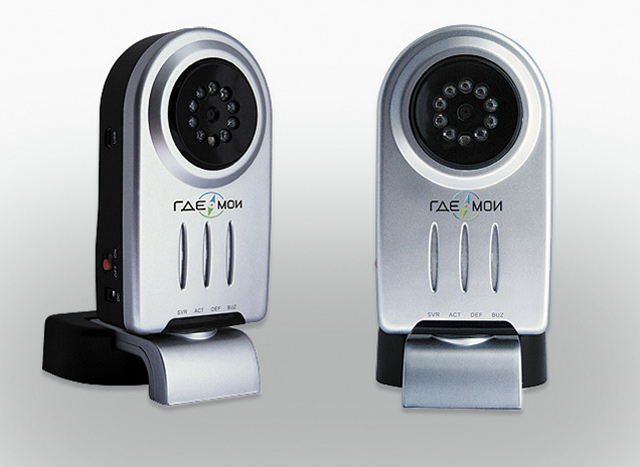

MMS-камеры — устройства начального уровня, оно элементарны в установке и эксплуатации: для работы достаточно подключить питание и установить SIM-карту. Съемка начинается при появлении в поле зрения камеры движущегося объекта или по команде, поступившей с мобильного телефона владельца: снимки делаются с заданной в программе настройки частотой и немедленно отправляются по беспроводной сети на e-mail владельца и его сотовый телефон (через MMS). Кроме того, с помощью телефона можно “позвонить на камеру” (поскольку туда вставляется SIM-карта, то есть и номер мобильной связи) и получить “живой звук”, то есть использовать камеру как скрытый удаленный микрофон. Правда, такие устройства часто “залочиваются” под одного оператора, особенно при покупке камеры с контрактом. Их цена стартует с 5—6 тыс. руб. В таблице 1 перечислены параметры, на которые необходимо обратить внимание при выборе.

Наиболее показательные устройства такого типа — “ММC-камера V900”, “Страж MMS PLUS” или ReVizor X8. Кроме простого наблюдения они могут монтироваться в комплект GSM-сигнализации для небольшого загородного дома или квартиры, которой состоит из камеры и нескольких тревожных датчиков, размещаемых в “узких местах” охраняемого периметра. В случае срабатывания датчиков тревожный SMS-сигнал и серия фотоснимков обстановки немедленно доставляются на сотовые телефоны владельцев. Камера работает по принципу “поставил-забыл”, все параметры изображения, расписание постановки на охрану, автоматические снимки можно настроить удаленно через Интернет. Для этого достаточно браузера, никаких дополнительных программ не требуется. Днем камеры снимают отменно, но ночные снимки, к сожалению, позволяют получить только общее представление о ситуации в комнате или доме.

С технической точки зрения MMS-камеры очень просты: разработчику достаточно “спаять” в одном корпусе вполне среднюю камеру, мобильный модем и слот для SIM-карты. В силу этой элементарности и дешевизны процесса сборки китайская промышленность на сегодняшний день является безоговорочным лидером производства камер наблюдения дюжины брендов. Пусть логотипы не вводят вас в заблуждение — и “Страж MMS PLUS”, и “ММC-камера V900” производятся на одной сборочной линии в китайском Шенчьжене.

GSM/3G/WiMAX-камеры отличаются от своих собратьев большими возможностями и более совершенной оптикой. Для установки придется подключить устройство к 3G/WiMAX-роутеру или хотспоту, то есть обеспечить полноценный доступ в Интернет. Правда, процедуры их настройки максимально стандартизированы и упрощены, чтобы даже обычный пользователь смог с ними справиться.

Отправка фото на e-mail и сотовый телефон — базовые, обязательные функции таких устройств. Кроме них GSM/3G/WiMAX-камеру можно “попросить” вести запись во встроенную память (что бывает полезным в случае умышленного или естественного прерывания сигнала оператора), выкладывать данные на специально выделенный FTP-сервер в строго определенную папку (программируется интервал периодической высылки фото или видеофроагментов), выводить видеосигнал в Сеть на запароленный веб-сервер с постоянным IP в режиме видеостримминга. Все эти возможности, конечно, настраиваются с помощью ПО, идущего в комплекте поставке. В некоторых камерах присутствует возможность управления приближением/удалением и поворотом объектива при помощи SMS/MMS и дистанционной “прослушки” помещения через встроенный в камеру микрофон.

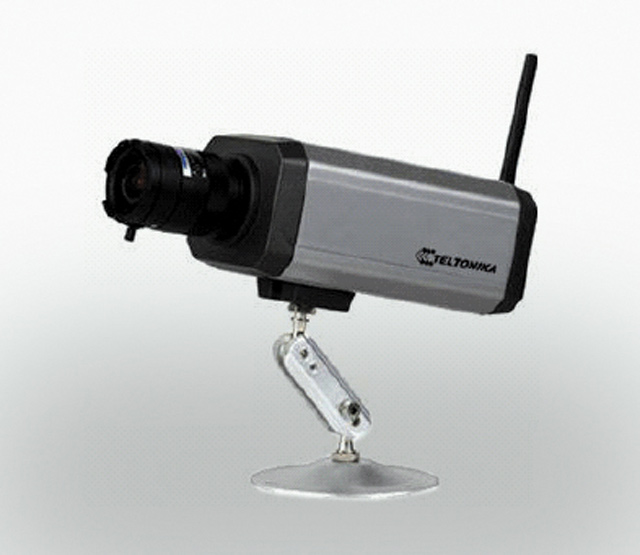

Цена таких камер начинается с 10—15 тыс. руб., а наиболее показательные примеры таких устройств — Teltonika MVC-100 EDGE Camera, Teltonika WiMAX Camera, 3G-камера Teltonika MVC-200. Типичные параметры таких решений приведены в таблице 2. Заслуживающие внимание производители — Teltonika, Multicam, Axis, Dlink, TRENDnet, Beward.

Если “навесить” на такую камеру кожух и обеспечить электропитание, ее вполне можно выставлять “на воздух” — она вполне подойдет для контроля за стройкой загородного дома даже в лютые морозы. При желании, можно установить более мощную линзу, чтобы увеличить качество картинки. Возможно подключение дюжины беспроводных датчиков движения.

Таблица 1. Типовые параметры MMS-камер (монорешения)
Параметры Типовое значение
Стандарт связи Чаще всего GSM, тенденция последнего времени — GSM/UMTS
Дальность эффективного обнаружения (т.н. “датчик движения”) 8—10 м
Дальность ИК-подсветки (работа при небольшом освещении, в полной темноте часто “слепнут”) 5—8 м
Электропитание 5 или 12 В, подключение в электросеть через адаптер
Автономная работа От 12 ч в режиме ожидания
Угол обзора камеры 50—60 градусов
Возможность подключения дополнительных датчиков (частота 433 МГц), инициирующих включение камеры От 4—6 беспроводных датчиков температуры, влажности, газа, дверей/окон, движения, дыма, разбитого стекла и т. п.
Передача MMS/видео на телефон/e-mail Да/нет да/да
Встроенный микрофон Да
Встроенная память Чаще всего нет
Типичный формат фотографий 320х240, 640х480 (рекомендуем ставить этот вариант)
Эффективный рабочий диапазон температур От 0 до +45 0С — все это камеры для использования внутри помещений
Таблица 2. Типовые параметры беспроводных GSM/3G-камер
Параметры Типовое значение
Стандарт связи Зависит от роутера — либо GSM/UMTS с поддержкой HSPA, либо CDMA2000 с поддержкой EV-DO rev. A или 0
Дальность эффективного обнаружения (т.н. “датчик движения”) 10—20 м
Дальность ИК подсветки (чувствительность — от 0,1 люкс) От 10 м
Электропитание 12 В, подключение в электросеть через адаптер
Автономная работа Нет
Возможность подключения дополнительных датчиков (частота 433 МГц), инициирующих включение камеры От 10 беспроводных датчиков температуры, влажности, газа, дверей/окон, движения, дыма, разбитого стекла и т. п
Передача MMS/видео на телефон/e-mai Да/Да да/да
Встроенный микрофон Да
Встроенная память Да
Типичный формат фотографий 320х240, 640х480
Типичный формат и скорость видеороликов 640х480, минимально требуется канал от 30—40 Кбит/с (1 кадр в секунду)
Управление камерой через интернет Расписание постановки и снятия с охраны, получение изображений по расписанию, управление списком доверенных телефонных номеров
Автосоединение при нарушении связи с базовой сетью/Возможность автоматической подстройки частоты кадров передачи видеосигнала в зависимости от пропускной способности канала Да/Да
Интерфейс RS485/RS232 с несколькими встроенными протоколами для подключения поворотных и других исполнительных устройств Да — при стоимости устройства от 20 тыс. руб.
Эффективный рабочий диапазон температур От -10 до +45 0С — при наличии термокожуха могут использоваться и при более низких температурах
