Управляемые розетки в источниках бесперебойного питания (ИБП) предоставляют пользователю расширенные возможности по управлению нагрузкой. Преимуществом такого решения является возможность для пользователя правильно перераспределять нагрузки от устройств, подключаемых к ИБП. Это открывает широкие возможности по управлению мощностью нагрузки, расстановке приоритетов по отключению нагрузки, например, серверов и потребителей и т.д.

К ИБП мощностью до 3 кВА нагрузка подключается с помощью розеток. Обычно это разъемы типа IEC320. В ИБП с управляемыми розетками можно отключать или подключать нагрузку независимо друг от друга, в зависимости от заданных условий.

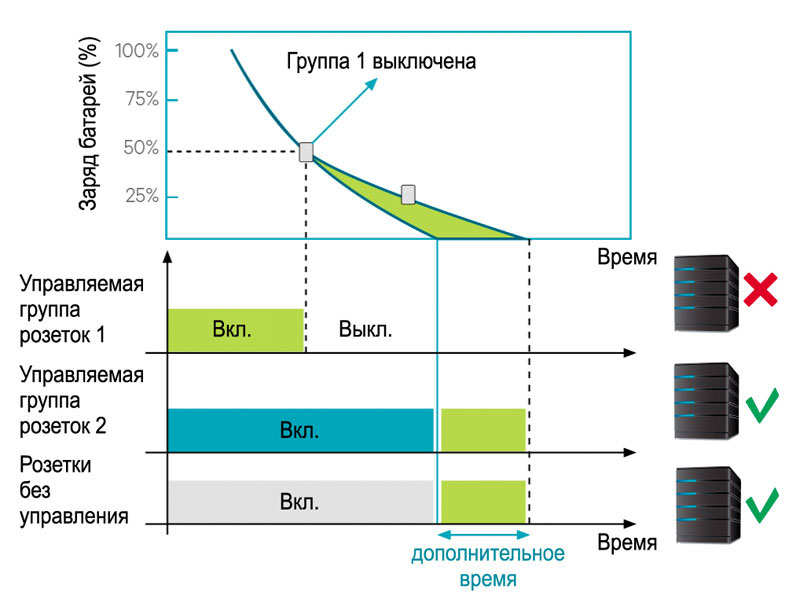

Принцип работы управляемых розеток

Также у ИБП мощностью до 3 кВА с управляемыми розетками открываются дополнительные возможности для лучшего контроля и мониторинга подключаемой нагрузки. Появляется возможность управлять группой розеток, включать/выключать нагрузку каждой розетки, что предоставляет следующие преимущества:

  • возможность контролировать нагрузку на каждую розетку в любом режиме работы, как при питании от сети, так и при работе от батареи;
  • в режиме работы ИБП от батарей заряд батареи может быть использован для наиболее важных нагрузок — снижая нагрузку на батарею (количество циклов и глубину разрядов) или, как альтернатива, увеличивая время автономной работы для критически важных нагрузок;
  • в соответствии с настройками нагрузки могут быть отключены в определенной последовательности. Последовательность включения/выключения питания для каждой розетки может быть настроена пользователем. Последовательность также позволяет пользователям заранее определять, какая часть оборудования включена/выключена, чтобы другое оборудование, зависящее от ИБП, продолжало работу. Это крайне важно в приложениях, где каждый сервер отвечает за различное ПО (например, Outlook Exchange, систему ERP, VoIP и т. д.) и работает с разными группами управляемых розеток;
  • можно дистанционно настроить порядок перезагрузки подключаемых устройств;
  • можно настроить порядок включения нагрузок при переходе ИБП с батареи на сеть, что позволит избежать перегрузки ИБП при одновременном запуске всех подключаемых устройств;
  • приоритеты по защите могут быть установлены для каждой нагрузки, подключенной к ИБП;
  • улучшенное управление выходной мощностью. Например, при необходимости перезагрузки управляемые розетки могут быть отключены без отключения приоритетной нагрузки;
  • снижение затрат, т. к. не требуется внешнее управляемое устройство распределения питания (PDU). Простое управление по протоколу SNMP через один ИБП вместо нескольких сетей или IP-адресов;
  • данная функция исключает подключение неавторизованной нагрузки к ИБП (группа розеток постоянно отключена, пока кто-то их не включит).

Vertiv предлагает передовые технологии управляемых групп розеток в ИБП Liebert GXT4 Micro.

ИБП Liebert GXT4 имеет многоязычный LCD-монитор c возможностью управления, включая сервис удаленной диагностики Life. Пользователем будет удобно использовать данный интерфейс с возможностью мониторинга.

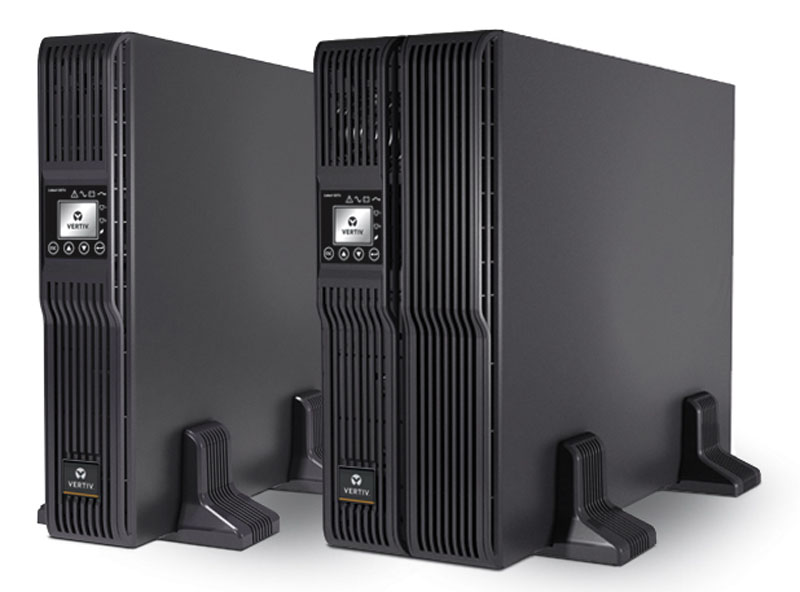

Liebert GXT4 Micro

Однако использование данной технологии требует некоторого внимания, давайте рассмотрим некоторые технические аспекты.

1. Конструктив и стратегия управления электропитанием:

  • Наличие «неуправляемых розеток гарантированного питания». ИБП Vertiv с управляемыми розетками имеют «неуправляемые розетки», которые нельзя отключить. Это сделано, чтобы исключить ошибку, связанную с отключением критически важной нагрузки.
  • Группы розеток. Некоторые производители устанавливают в ИБП одну группу управляемых розеток или делают каждую розетку управляемой. ИБП Liebert GXT4 имеет две раздельных группы розеток, которые обеспечивают гибкость управления и контроля.

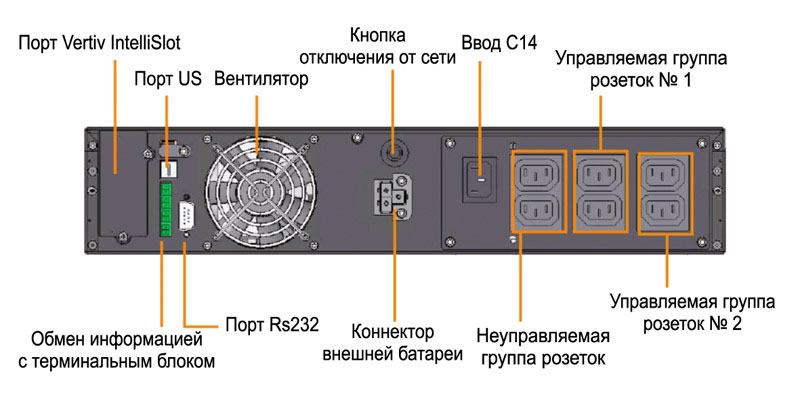

Управляемые розетки ИБП Liebert GXT4

Узнайте, почему on-line ИБП Vertiv надежны для питания критической ИТ-нагрузки

2. Предупреждения и информация для пользователей:

  • При подключении к управляемым розеткам они выдают информацию о подключаемой нагрузки. У Liebert GXT4 сзади подписаны все группы розеток и все кнопки и разъемы.
  • На LCD-экране спереди у Liebert GXT4 отображается информация о подключаемой к каждой группе розеток нагрузке.
  • Удаленное получение информации о ИБП посредством SNMP-карты (если карта установлена) и web-браузера.

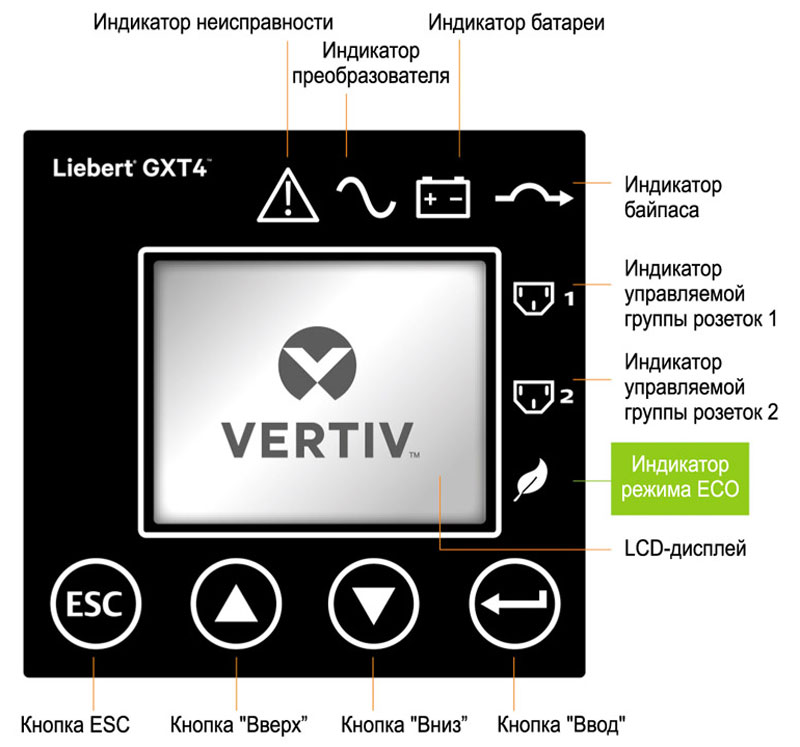

На LED-панели виден статус нагрузки, подключенной к розеткам

On-line модели — это модели, у которых время переключения составляет 0 минут. Когда пропадает напряжение, ваша критически важная нагрузка питается от батарей. В данных ИБП доступен наивысший уровень защиты.

Посмотрите, как работает on-line технология

3. Управление группами розеток:

  • Группы розеток можно включать/отключать с внешнего монитора ИБП или удаленно с помощью SNMP-карты (экономя время ИТ-специалистов).
  • Администратору необходимо задать несколько критериев для автоматической активации розеток: время работы от батареи, потребляемая мощность от батареи, отсроченное/немедленное отключение и т.д.
  • Дополнительно в качестве средства контроля можно пользоваться программами отключения управляемых розеток. В этом случае можно отключить серверы и затем дополнительную нагрузку (мониторы и т.п.).

Вышеизложенные пункты показывают, что использование управляемых розеток в ИБП не является очевидным. Не все производители ИБП могут предоставить в аналогичном объеме управляемые розетки: «всегда включенные» розетки отсутствуют, меньше управляемых групп розеток, отсутствует простой контроль и т. д. Vertiv предоставляет законченное решение, которым может управлять ИТ-администратор.

Применение управляемых розеток

Для лучшего понимания преимуществ использования управляемых групп розеток рассмотрим примеры ниже.

Первый пример: кампусная сеть с большим количеством терминалов, расположенных удаленно друг от друга. Терминалы (банкоматы, точки продаж и т. д.) могут включать в себя несколько маленьких компьютеров или LCD-экранов, которые интегрированы в систему. В случаи ошибки или неисправности подсистемы, такой как web-сервер или сервер печати, системный администратор может удаленно отключить и перезагрузить компьютер. Однако может оказаться, что компьютер вышел из строя и его невозможно выключить удаленно.

В данной ситуации потребуется его транспортировка на ремонтную линию, что отняло бы время и деньги на восстановление. Или отключить только этот компьютер без управляемых розеток было бы невозможно, поскольку требовалось бы отключить всю систему. Управляемые розетки помогают минимизировать время простоя и сэкономить время на восстановление. Благодаря данной особенности можно перезагрузить или отключить один элемент системы, не отключая все.

Вторым примером преимущества управляемых розеток является оптимизация потребления энергии. В некоторых случаях нагрузка соответствует требованиям ENERGY STAR для минимизации потребления энергии, пока оборудование находится в режиме stand-by или не загружено. Несмотря на снижение потребление электроэнергии, дополнительная оптимизации энергопотребления может быть реализована при помощи ПО, если нагрузки, такие как принтер или не критически важные устройства, отключаются, когда не используются, или ночью (и автоматически включаются, когда необходимо ими воспользоваться).

Важнейшие устройства продолжают получать электроэнергию и надежно защищены с помощью постоянно подключенных розеток. Более того, в случае неисправности сети переменного тока энергия батарей может быть «назначена» для защиты приоритетного оборудования. Если перебой длится только несколько секунд, гарантируется функционирование всей системы. Но если он продлится дольше, приоритетное оборудование получит максимальное время автономной работы.

Читайте подробнее: Пять случаев использования ИБП с управляемыми розетками
Пожалуйста не забывайте, что использование ИБП с управляемыми розетками — это экономия электроэнергии и как результат продление жизни батареи и расстановка приоритетов по нагрузке, особенно когда в моделях ИБП используется режим ECO.

Читайте подробнее: Активный режим ECO в однофазных ИБП
Для использования управляемых розеток в ИБП необходимо знать много технических требований о подключаемом серверном оборудовании, сети и ИТ-системах.
