С момента ухода крупных европейских брендов с рынка инженерной ИТ-инфраструктуры рынок наполнился огромным количеством поставщиков блоков стоечного распределения питания (БРП), или PDU (Power Distribution Unit) отечественного или китайского производства. Ассортимент пестрит самыми различными характеристиками, формами и даже цветами. Поделюсь своими наблюдениями о том, на что сегодня обратить внимание при выборе решения.
Корпус и крепление
В основном на рынке представлено два варианта корпусов: сталь и экструдированный алюминий. Алюминий намного легче, но, из-за необходимости устройства внутренних ребер жесткости для конструкции, имеет увеличенные габариты. Также для алюминиевых корпусов характерно наличие более интересных вариантов крепления в стойке в виде закладных гаек, скользящих креплений и так далее.

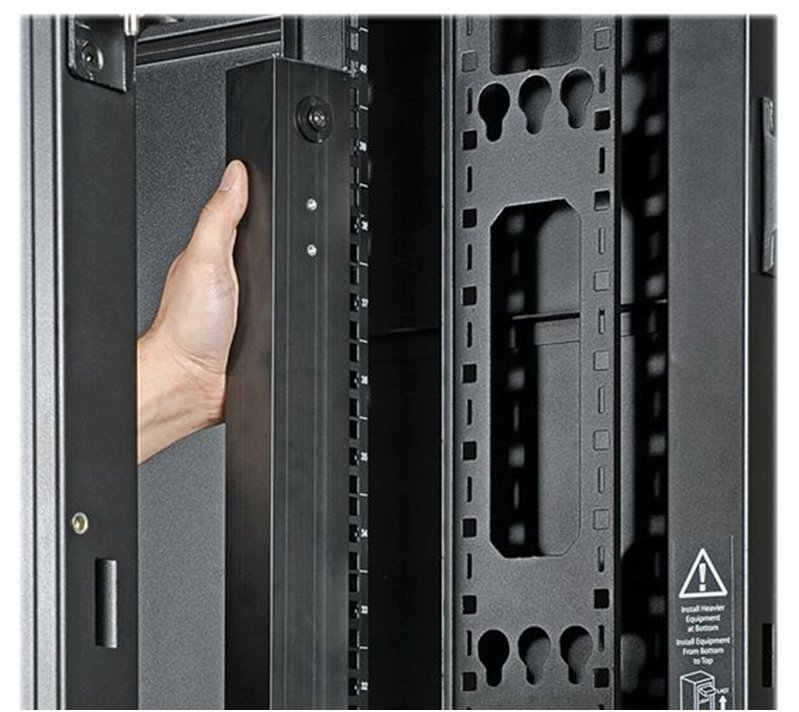

С точки зрения крепления в стойке: сейчас не те времена, когда заявление о том, что монтаж осуществляется в
Внутреннее расключение
В основном существует два варианта исполнения внутренней системы распределения: на проводах и на медных шинках. К сожалению, понять, как делает конкретный производитель, без вскрытия «пациента» невозможно. Но если вам в руки попал тестовый образец, рекомендую обратить внимание на этот фактор.

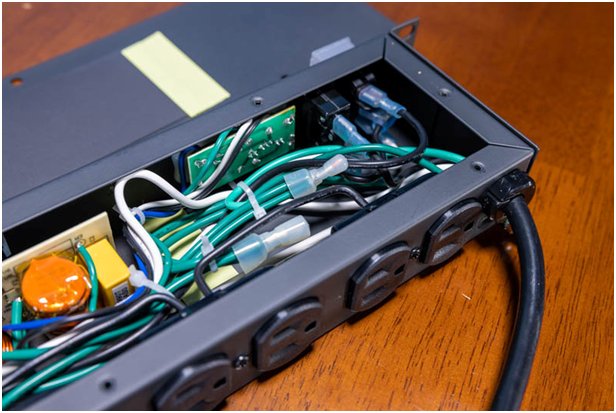

Дело в том, что проводные системы представляют из себя набор «лапши» из линий, тянущихся к отдельным силовым банкам. Весь этот пучок плотно уложен внутри корпуса и при разборке стремится разбежаться в разные стороны. Если крышка блока сдвижная, то часто кромка торца срезает часть изоляции, что пагубно влияет на состояние проводников. Присоединение проводов бывает как на клеммы, так и пайное. С учетом некоторой подвижности линий внутри могут наблюдаться ослабления винтовых соединений или разрушение припоя. Плюс взаимный нагрев проводников при плотной укладке неблагоприятно влияет на состояние изоляции.
Шинные системы в этом контексте показывают себя лучше. У вас получается единый сквозной жестко фиксированный проводник, который соединяет все силовые банки. Здесь нет риска обрыва, все компоненты жестко зафиксированы, не расползаются и сразу на виду в случае необходимости ремонта.
Защита от перегрузки
В составе блока обязательно присутствует N-ное количество автоматических выключателей защиты от перегрузки отдельных наборов силовых розеток. Зачастую номинал этих автоматов 16 А, но бывают и вариации на 10 А (в случае применения только розеток С13) и на 20 А (о причинах этого я расскажу позже). В основном применяют два типа: стандартные модульные автоматы с тепловым расцепителем, аналогичные бытовым, либо более современные магнитно-гидравлические.

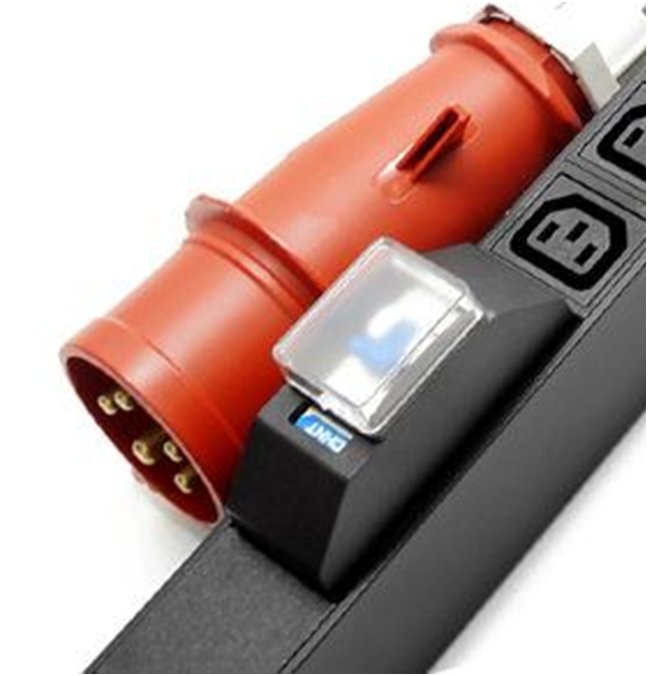

Более старый и привычный вариант в виде модульных автоматов достаточно громоздкий. Из-за перекидной конструкции выступающего ключа высока вероятность случайного отключения аппарата при проведении работ в стойке. Для этого многие производители предусматривают защитные крышечки из прозрачного пластика, которые занимают еще больше места. Но не это самое главное. Важно то, что тепловые расцепители начинают терять свою отключающую способность в зависимости от температуры. Например, блок стоит у вас в стойке, которая «выдыхает» воздух с температурой

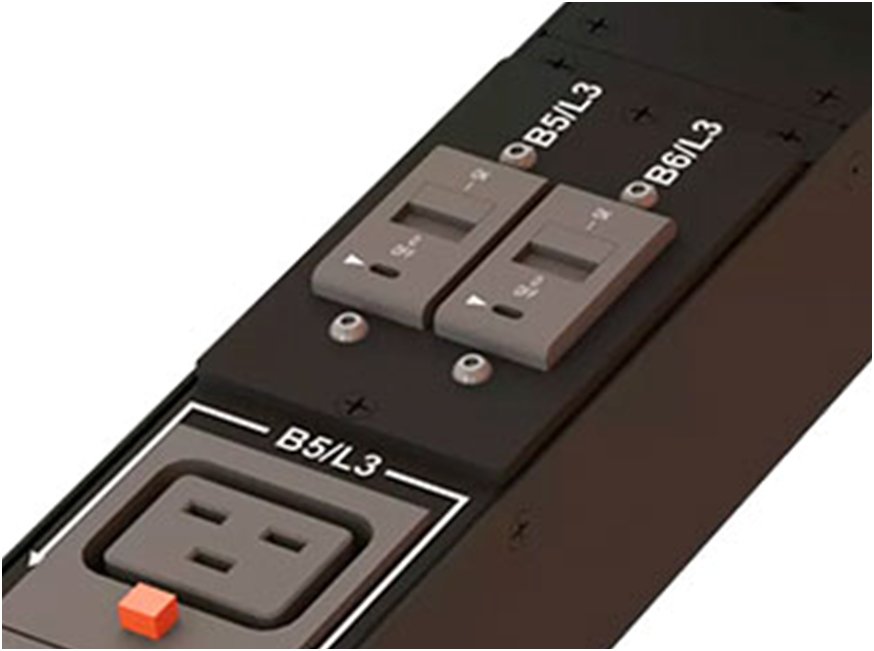

И тут на сцену выходят магнитно-гидравлические собратья. Это более современная и специализированная версия защитных аппаратов. Они имеют утопленный монтаж, когда кнопка во включенном состоянии находится заподлицо с корпусом, а в случае срабатывания — поднимается. Удобно и защищает от ложных срабатываний из-за человеческого фактора. Для любопытных — функция ручного отключения имеется. Для этого нужно чем-то острым нажать в специальное окошко. Не нужно пытаться подковырнуть кнопку.
Данный тип аппаратов не подвержен тепловому воздействию, ну или по крайней мере не настолько подвержен. Плюс, у них нет полноценной огромной дугогасительной камеры, которая после некоторого количества срабатываний выходит из строя и требует замены. Принцип их работы построен на магнитном якоре, который располагается в капсуле с тормозящей жидкостью. В случае превышения тока выше расчетного — магнитная сила якоря превышает сопротивление жидкости и срабатывает расцепитель. Переключение происходит практически мгновенно и, как заявляют, без образования дуги.
Так что такой вариант защиты можно назвать более технологичным и устойчивым к внешним и человеческим факторам.
Контроллер
Пожалуй, самый разнообразный пункт. От производителя к производителю набор функций, портов и количество подключаемых устройств может значительно варьироваться. О функциональности мы говорить не будем, тут каждый выбирает сам, в зависимости от своих потребностей.

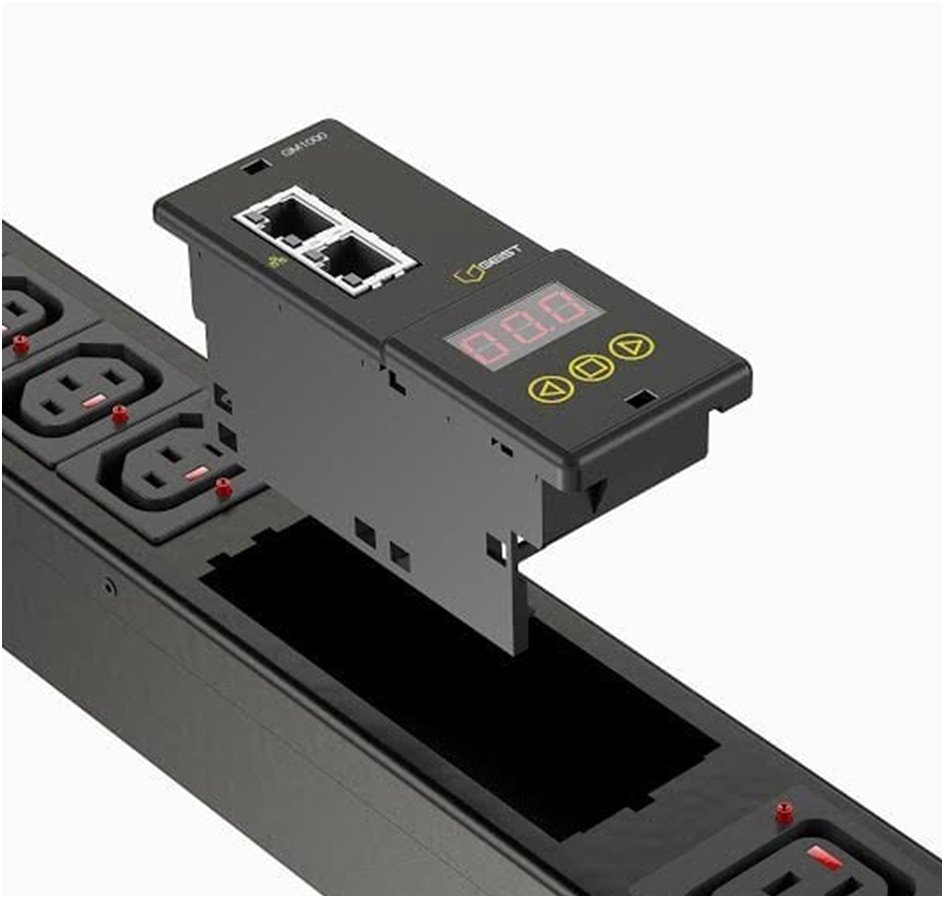

Здесь мы поговорим о механическом устройстве. Дело в том, что многие производители уверяют, что их контроллер имеет функцию «горячей» замены, но по факту это оказывается не так. Ведь что такое горячая замена? Это замена компонента системы без отключения и потери функциональности системы в целом. Ну как может быть горячая замена платы, вставленной изнутри и прикрученной оттуда к корпусу?
Поэтому, если для вас важно, чтобы блок электроники управления был действительно сменным, обращайте внимание на то, как он снимается и имеет ли какие-то части или компоненты, которые нельзя демонтировать без полного разбора корпуса.
Плата управления для интеллектуальных версий
В подавляющем большинстве БРП применяются с каким-то набором функций измерения и, иногда, управления нагрузкой. За функции измерения отвечает отдельная плата, которая обычно устанавливается возле ввода в блок. Контроллер не отвечает за измерение, он только обрабатывает и интерпретирует сигналы от платы измерения и передает их во внешнюю среду. И тут возникает загвоздка в том, где же эта плата находится. Практически у всех производителей эта плата внутри корпуса и не имеет возможности замены и ремонта без полного демонтажа PDU из стойки.
Мне удалось встретить пока только одного производителя, кто предусмотрел мероприятия для ее быстрой замены.
Что выбрать
Как видите, я не говорю о том, кто молодец и сделал хорошо, а кто нет, и не называю марки и производителей. Лишь рассказываю о том, на что обратить внимание и что по-настоящему важно при эксплуатации. Не стесняйтесь и не бойтесь запрашивать у производителей демонстрационные образцы. Если им не за что краснеть и нечего скрывать — они с радостью их вам предоставят.
