Интерес к широкополосным системам, выполненным по технологии “точка  -  многоточка”, существенно усилился в последние два-три года. Это объясняется потребностью корпоративных клиентов и операторов мобильных коммуникаций в создании структур, сочетающих высокоскоростные потоки передачи данных с большим числом точек доступа к сети.

В значительной степени этот интерес объясняется бурным развитием Интернета, появлением большого числа мультимедийных приложений, внедрением видеотелефонии и т. д. Кроме того, важной причиной роста популярности широкополосных систем подобного типа стало развитие новых стандартов мобильной связи, прежде всего DCS-1800.

Такие сети имеют значительно меньший радиус ячеек, соответственно, число базовых станций существенно возрастает. Традиционное решение, применяемое операторами сотовой связи, основанное на соединении базовых станций с помощью радиорелейных систем, становится неэффективным для сетей с большим количеством станций и малыми расстояниями между ними.

Архитектура системы FPM

Одной из появившихся на российском рынке широкополосных структур радиодоступа является система FPM, о которой шла речь на семинаре “Связь в деловой сфере. Новые информационные технологии” (см. PC Week/RE, № 43/99, c. 20). Она поставляется НТЦ НАТЕКС (www.nateks.ru).

FPM обладает высокой спектральной эффективностью (2,5 бит/с/Гц). Оптимизированная сотовая архитектура дает возможность обеспечить пропускную способность 256 Мбит/с или 1024 Мбит/с для выделенных полос частоты 2х28 МГц и 2х112 МГц соответственно. Она работает во всех диапазонах частот, отведенных ETSI и CEPT для приложений “точка  -  многоточка”  -  3,5; 10,5; 26 и 28 ГГц.

Система осуществляет динамическое выделение полосы частот и концентрацию трафика. Это позволяет назначать радиочастотные ресурсы (RF-ресурсы) по требованию для обеспечения потоков трафика в сетях ISDN, frame relay (FR), а в будущем и АТМ и создавать широкий диапазон услуг в соответствии с принятой стратегией и типами клиентов.

FPM содержит разнообразные приложения  -  от передачи речи до быстрого Интернета. RF-протокол разработан для оптимального обеспечения трафика разного типа (речь и данные, коммутация каналов и коммутация пакетов).

Система гарантирует качество услуг, эквивалентное обеспечиваемому волоконно-оптическими сетями. BER = 10^(-9) (BER, Binary Error Rate  -  частота передачи ошибочных двоичных кодов). Это достигается благодаря используемому кодированию (сверточное кодирование, коэффициент 2/3).

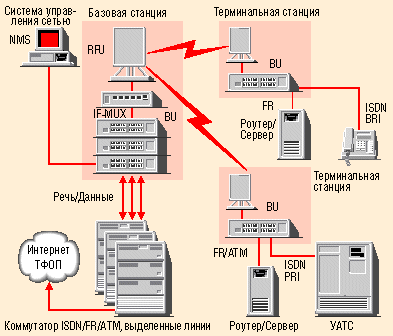

FPM состоит из базовых и терминальных станций, которые расположены в зоне обслуживания, а также системы управления сетью.

Базовая станция (БС) представляет собой модульный концентратор, подключенный с одного конца к сети и с другого  -  к абонентам через радиочастотные каналы, исходящие от терминальных станций. БС включает в себя один или несколько базовых блоков (BU), мультиплексор промежуточных частот (IF-MUX) и радиочастотный блок (RFU).

При максимальной емкости БС обеспечивает полезную полосу пропускания 256 Мбит/с (для радиочастотной полосы 2х28 МГц), распределенную в соответствии с имеющимися требованиями между различными терминальными станциями ячейки.

Модульная структура базовых станций позволяет охватывать зоны всего лишь с несколькими абонентами, а также обслуживать зоны с сотнями пользователей.

Терминальные станции (ТС) обеспечивают подключение разнообразного абонентского оборудования  -  телефонных аппаратов, учрежденческих систем коммутации (УАТС), ПК и других устройств.

Базовыми блоками ТС поддерживаются интерфейсы ISDN BRI, ISDN PRI, Fractionel E1, FR и др. Имеется возможность подсоединения выделенных линий.

Система управления сетью FPM базируется на головной станции, осуществляющей связь с агентами управления, установленными в базовых блоках. Станция управления сетью (NMS) обеспечивает графическое отображение различного сетевого оборудования и описывает статус каждого его элемента.

Менеджер сети использует протокол SNMP. Базовые блоки BU снабжены агентами SNMP. Каждый BU базовой станции собирает данные со всех подключенных к нему ТС.

Функции управления сетью распределены по трем уровням: системному уровню, уровню элементов сети и уровню линий связи и интерфейсов. Благодаря этому оператор может получить данные о техническом состоянии и ресурсах, используемых каждым элементом оборудования.

Система располагает двумя видами обеспечения конфиденциальности: использование индивидуальных паролей и определение права доступа каждого пользователя.

В качестве одного из типовых решений для системы FPM может рассматриваться, например, такое: охват телекоммуникационными услугами застройки городского пространства на площади 5 кв. км с 600 средними и малыми предприятиями со скоростями доступа от 128 кбит/с до 2 Мбит/с.

В заключение следует отметить, что широкополосная система FPM дополнила линейку радиооборудования НТЦ НАТЕКС, включающую систему беспроводного абонентского доступа TANGARA RD стандарта СТ-2 (см. PC Week/RE, №12/99, c. 14) и комплекс цифровых радиорелейных станций Nateks Microlink, о котором рассказывалось на семинаре “Связь в деловой сфере”. Этот набор оборудования способен обеспечить реализацию сложных корпоративных и операторских сетевых структур на основе современных радиотехнологий.

НТЦ НАТЕКС: (095) 325-0088.
