Заметки из лаборатории
Тем, кого в сложных пакетах для создания диаграмм масштабируемость интересует больше, чем "навороты", понравится пакет EasyFlow 3.0 фирмы HavenTree Software (Кингстон, провинция Онтарио).
Пакет предоставляет основные возможности организации бизнес-диаграмм, позволяет создавать диаграммы нескольких уровней, а также включает весьма широкий набор форм.
К сожалению, весьма средний интерфейс EasyFlow отстает от таких конкурирующих продуктов, как Visio корпорации Visio.
Версия 3.0 для Windows 95 и Windows NT, поступившая в продажу в январе по цене $199 ($99 за модернизацию), обладает всеми стандартными функциями, необходимыми в инструменте создания диаграмм, в том числе организованный по принципу "перетащи и оставь" интерфейс, окружающие объект линии, привязка текста к рамкам и формам и настройка форм.
Прилагаемая библиотека форм включает такие стандарты, как организационные и сетевые диаграммы и архитектурные формы.
Хотя сотрудники PC Week Labs нашли программу EasyFlow в общем простой в обращении, в нее следовало бы внести больше функций пользовательской настройки. Например, мы импортировали формы из многих графических форматов, но не могли создавать базовые формы внутри программы.

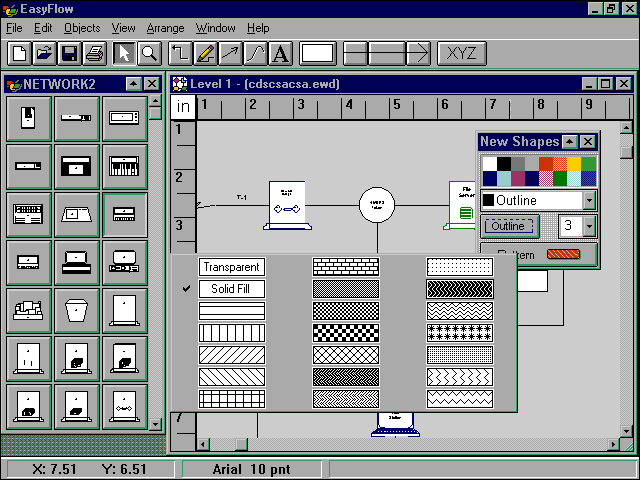

Функция обработки линий в EasyFlow оказалась достаточно мощной, и мы легко конфигурировали текст, линии и формы при помощи входящих в версию 3.0 ассистентов Gizmo (см. экран). Эти ассистенты позволили нам изменять такие базовые установки, как цвета, узоры и размеры.
EasyFlow включает инструменты для конфигурирования форм, линий и текста. Например,
мы легко сконфигурировали свойства форм при помощи ассистента Shape Gizmo
Возможность использовать несколько уровней - важная функция для тех, кто создает сложные диаграммы процессов. При помощи EasyFlow мы вносили уровни во всю диаграмму и привязывали их к конкретной форме.
Впрочем, хотя функция работала достаточно хорошо, мы не могли быстро определить, привязан ли уровень к какому-либо элементу. В большинстве других пакетов создания диаграмм со множеством уровней в этой функции используется графический элемент, например оттенение для обозначения формы, к которой привязан уровень.
Телефон фирмы HavenTree Software: (800) 267-0668.
Джим Рапоза
