Сегодня плоскопанельные жидкокристаллические дисплеи для настольных компьютеров предлагают несколько фирм, в том числе Nokia, Panasonic, Samsung Electronics и Siemens Nixdorf. Подробно рассказав об изделии Siemens Nixdorf (PC Week/RE, № 24/97, с. 38), мы уже было решили, что сможем на некоторое время закрыть эту тему, однако при знакомстве с монитором Panasonic PanaFlat LC40 выяснилось, что сделан он совсем иначе. Поэтому продолжаем рассказ о ЖК-технологиях, которые вот-вот придут на смену ЭЛТ.
Плоскопанельный монитор Panasonic PanaFlat LC40 дает прекрасные яркие и насыщенные цвета
Цифровой монитор Siemens Nixdorf
Напомню, что в комплект плоскопанельного монитора Siemens MCF 3501 T входит специальная плата графического контроллера на микросхеме C&T 65554, которая соединяется с монитором цифровым 36-жильным кабелем (возможно одновременное подключение к плате и обычного аналогового монитора). Благодаря тому, что в графическом режиме каждой точке изображения в видеопамяти соответствует свой пиксел на экране, изображение получается исключительно четким, не требуется подстройки его размеров и местоположения. Однако по этой же причине при низком разрешении полезная площадь экрана оказывается слишком малой (для режима 640x480 всего 40%).
В текстовом режиме графический контроллер вместо стандартного для VGA поля размером 720x400 точек использует поле величиной 940x600 точек. При трансляции одни пикселы остаются одиночными, другие удваиваются, а третьи учетверяются, из-за чего текст на экране выглядит неряшливо.
Гибридное решение Panasonic
Если не говорить о внешнем виде, размерах и весе, то монитор PanaFlat LC40 очень похож на обычные дисплеи с ЭЛТ. Он подключается к любому графическому контроллеру VGA или SVGA стандартным 15-жильным аналоговым видеокабелем. Встроенный микропроцессор анализирует параметры поступающего видеосигнала и преобразует пикселы по особому алгоритму, растягивая картинку на весь экран при любом разрешении, вплоть до 1024x768. Для настройки на разные графические контроллеры предусмотрены стандартные экранные регуляторы положения и размеров изображения по горизонтали и вертикали.
В графических режимах 640x480, 800x600 и 832x624 (Macintosh) из-за того, что число точек изображения не соответствует числу пикселов на экране, картинка получается не такая четкая, как на мониторе Siemens Nixdorf, но зато площадь экрана используется полностью. В режиме же 1024x768 точек для достижения точного соответствия точек видеоизображения и пикселов экрана имеются средства тонкой подстройки размеров изображения по горизонтали и вертикали.
Таким образом, по замыслу разработчиков, монитор PanaFlat LC40 должен объединить преимущества мониторов как с ЭЛТ, так и с ЖК-экранами. К сожалению, этому мешают некоторые технические проблемы.
Характеристики
Размер рабочей области экрана монитора PanaFlat LC40 равен 14 дюймам (35,5 см), что чуть больше, чем размер изображения на типичном 15-дюймовом мониторе с ЭЛТ. Угол обзора по горизонтали равен 90o, по вертикали - +60/-25o.
Несмотря на то что плоский экран создает меньше бликов, чем выгнутый, и в электронных схемах ЖК-монитора высокое напряжение не используется, новый монитор имеет противобликовое антистатическое покрытие. Частота строчной развертки может достигать аж 61 кГц. Это сделано не для того, чтобы избавить пользователя от мерцания (благодаря инерционности жидких кристаллов мерцание не наблюдается даже при частоте 31 кГц), а для того, чтобы монитор нормально работал с любым современным графическим контроллером.
Пятикнопочная система управления с экранными меню чрезвычайно удобна. Кроме уже перечисленных параметров она позволяет изменять яркость, контрастность, яркость задней подсветки, цветовую температуру. Более того, вы можете выбрать для экранных меню один из пяти основных европейских языков (к сожалению, среди них нет русского).
В памяти монитора хранятся 16 пользовательских настроек для разных режимов работы графического контроллера, устройство оснащено переключателем напряжения видеосигнала 1/0,7 В. Имеется встроенный измеритель частот горизонтальной и вертикальной разверток.
По энергопотреблению монитор соответствует рекомендациям программы Energy Star американского агенства EPA. Размеры монитора - 365x355x149 мм, масса - 5,5 кг. Угол наклона экрана по вертикали изменяется в пределах 30o.
В работе
Мы испытывали монитор Panasonic PanaFlat LC40 с компьютером Gateway 200 и графической платой STB 5446, выполненной на основе графического контроллера Cirrus Logic 5446. После подключения монитора система Windows 95 верно показала, что он соответствует стандарту самонастраивающихся устройств VESA DDC, но правильно определить его характеристики не смогла. В результате графический контроллер выдал сигнал со слишком высокой кадровой частотой - 85 Гц (монитор рассчитан на частоту не более 77 Гц), и синхронизации не было. Мы безуспешно пробовали различные графические режимы, пока не догадались задать в утилите “Экран” панели управления другой тип монитора - Super VGA 1024x768, после чего все заработало. Трудно сказать, в чем причина нестыковки: в графической плате, драйверах или в самом мониторе.
В режиме 1024x768 точек нам так и не удалось добиться четкого изображения по всему экрану
Изображение на экране PanaFlat LC40 яркое и насыщенное, совершенно неподвижное и немерцающее. Геометрических искажений не наблюдается. К сожалению, добиться кристально четкого изображения по всему экрану (как на дисплее Siemens Nixdorf) в режиме 1024x768 точек с помощью регуляторов точной настройки нам не удалось. То слева, то справа буквы оставались размытыми.
Следует отметить, что несмотря на возможность регулировки цветопередачи, для профессиональной работы с цветом ЖК-монитор Panasonic не подходит: с изменением угла наблюдения изменяются контрастность и оттенки. Художнику за таким экраном будет трудно не только выдержать правильный цвет, но даже и показать что-либо коллеге или заказчику.
Что выбрать

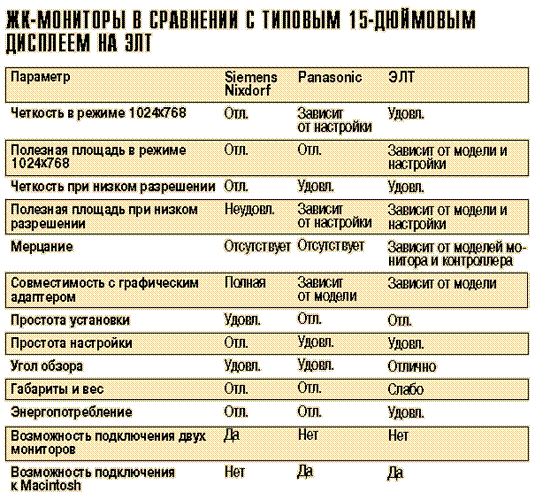

Чтобы наглядно представить достоинства и недостатки обоих испытанных в редакции плоскопанельных мониторов по сравнению с типовым 15-дюймовым дисплеем на ЭЛТ, мы составили таблицу, в которой привели оценки их основных параметров.
Разработчики мониторов Panasonic PanaFlat LC40 и Siemens Nixdorf MCF 3501 T применили совершенно разные подходы. В итоге первым удалось добиться простоты подключения и больших размеров изображения в режиме низкого разрешения, а вторые создали устройство, которое практически не требует настройки. Единственный его регулятор - ручка яркости.
Учтите, что вариант с собственным графическим контроллером имеет и другие преимущества. Во-первых, у покупателя освобождается старая графическая плата, которой он волен распоряжаться по своему усмотрению. Во-вторых, появляется возможность без специальных приспособлений подключить к компьютеру сразу два монитора.
С московским представительством фирмы Panasonic можно связаться по телефону:
(095) 258-4203.
Иван Рогожкин
Идеальный ЖК-монитор
Давайте немного пофантазируем и представим, какими будут плоскопанельные дисплеи будущего.
Регуляторов положения и размеров изображения (типичный атрибут аналоговых мониторов, параметры которых имеют большой разброс и нестабильны во времени, из-за чего требуется подстройка) в ЖК-дисплеях не будет. Изображение при любом разрешении будет автоматически разворачиваться цифровым способом на весь экран. Из регуляторов останутся только средства подстройки яркости, контрастности, цветовой температуры и цветопередачи.
Для подключения к компьютеру будет использоваться новый стандартный цифровой интерфейс. Он устранит два лишних этапа преобразования информации: из цифровой в аналоговую форму и обратно, которые требуются при применении привычного 15-жильного аналогового кабеля.
