Спешу поделиться новостью, которую узнал из весеннего выпуска журнала Design today, скачав его из Internet (http://www.acceltech.com). После того как в 1995 г. отделение P-CAD фирмы Altium объединилось с фирмой ACCEL Technologies, пользователям системы разработки печатных плат P-CAD было обещано продолжение развития системы при наличии на нее устойчивого спроса. И это обещание выполнялось. Последняя версия P-CAD 8.6 выпущена в декабре 1996 г., недавно появилось ее обновление P-CAD 8.61. Однако, проанализировав динамику рынка и наметившуюся тенденцию перехода пользователей системы P-CAD, работающей в среде DOS, к более современной системе ACCEL EDA для Windows, фирма ACCEL Technologies объявила, что запланированная на март 1998 г. версия P-CAD 8.7 будет последней. Столь заблаговременное сообщение о прекращении выпуска следующей версии довольно необычно. По-видимому, оно продиктовано стремлением привлечь больше внимания к основному продукту фирмы ACCEL Technologies - системе ACCEL EDA, тринадцатая версия которой будет выпущена к началу 1998 г.

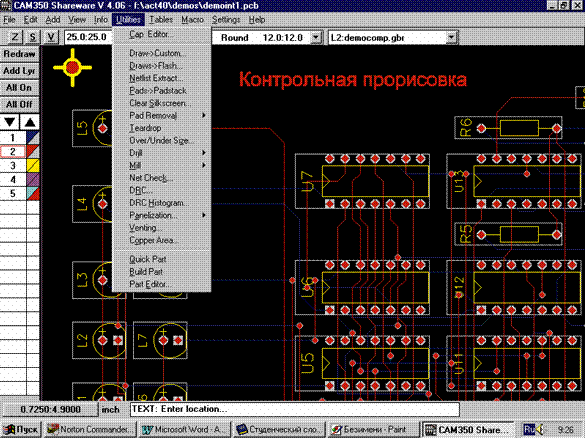

CAM350 позволяет доработать фотошаблоны и составить задания для сверлильных и фрезерных станков с ЧПУ
Другая важная новость - выход в марте 1997 г. новой программы ACCEL Relay, предназначенной для коллективной работы над проектами печатных плат (ПП). Она является аналогом графического редактора печатных плат ACCEL PCB с ограниченными функциональными возможностями. ПП можно просматривать, вручную редактировать и выводить их чертежи на принтеры и плоттеры. Нельзя только создавать управляющие файлы для фотоплоттеров и станков с ЧПУ, трассировать проводники в интерактивном и автоматическом режимах, создавать слои металлизации, выполнять корректировку проектов ECO и ряд других операций. ACCEL Relay не только средство просмотра ПП. С ее помощью разработчик схем может выполнить общую расстановку компонентов на плате, задать наиболее существенные атрибуты, которые будут использованы при автотрассировке (например, допустимые зазоры), и проложить наиболее критичные проводники. Затем эти результаты передаются конструктору для завершения разработки ПП с помощью ACCEL PCB, PRO Route и SPECCTRA. Ранее же разработчику приходилось долго объяснять конструктору особенности каждой платы и не было уверенности в том, что его правильно поймут. Кроме того, ACCEL Relay позволяет контролировать соблюдение технологических норм и запускать вспомогательные утилиты интерфейса DBX. Основной стимул для приобретения ACCEL Relay - ее достаточно низкая цена, примерно в четыре раза меньше стоимости
ACCEL PCB.
Отметим еще одну рекомендацию фирмы ACCEL Technologies - не поручать выпуск заданий на изготовление фотошаблонов программе
ACCEL PCB, а передать их программам семейства CAM350 фирмы Advanced CAM Technologies (ACT), которые служат связующим звеном между программами CAD (Computer Aided Design, системы автоматизированного проектирования) и CAM (Computer Aided Manufacturing, системы автоматизированного изготовления). В них загружают файлы ПП, разработанных с помощью ACCEL PCB, P-CAD и ряда других систем, или управляющие файлы наиболее популярных фотоплоттеров Gerber для просмотра и редактирования перед изготовлением фотошаблонов. Дело в том, что изображения слоев ПП на экране графического редактора могут не соответствовать в точности фотошаблону из-за возможных ошибок при вводе информации о размерах диафрагм фотоплоттера. Кроме того, заводские технологи должны иметь возможность нанести на фотошаблоны дополнительную графическую и текстовую информацию. Поэтому перед изготовлением фотошаблона целесообразно воспользоваться одной из программ CAM350, которая автоматически преобразует таблицу диафрагм в их графическое изображение. В состав этого семейства входят программы, имеющие одно и то же назначение, но различные функциональные особенности:
- CAM350 - наиболее совершенная программа семейства, имеющая возможности автоматического определения формата загружаемых данных, непосредственной загрузки и создания баз данных в форматах других САПР. Например, можно преобразовать Gerber-файлы в базу данных, содержащую информацию о компонентах, цепях и диафрагмах, отредактировать ее и вернуть обратно в формате САПР или в виде Gerber-файлов. Выводятся также управляющие файлы для сверлильных и фрезерных станков с ЧПУ. Имеется язык написания макросов и сценариев для нанесения на фотошаблоны технологической информации;
- ECAM-II обладает всеми возможностями программы PCGerber-II и, кроме того, способна мультиплицировать ПП на одном рабочем поле, создавать управляющие файлы для фрезерных станков;
- PCGerber-II - наиболее популярная программа просмотра и редактирования Gerber-файлов (хорошо известна пользователям старых версий P-CAD - 3.0 - 4.5);
- GerberView-II - программа просмотра Gerber-файлов.
Распространяемая свободно на CD-ROM вместе c ACCEL EDA 12.1 оценочная версия CAM350 4.0 (Shareware) работает несколько минут. По истечении этого срока на экране появляется сообщение, но полученные к этому моменту результаты не пропадают, они заносятся в файл, который можно загрузить снова. Функционально оценочная версия не имеет ограничений - ограничен лишь максимальный объем базы данных (примерно 8000 графических элементов). Однако из Internet (http:// http://www.ecam.com) можно получить рабочую версию CAM350 4.1 с 7-дневным доступом (по истечении этого срока она превращается в оценочную версию). Программа для операционных систем Windows 95 и Windows NT передается в виде самораскрывающегося архивного файла c350nt95.exe объемом примерно 5 Мб, версия для Windows 3.1 имеет объем 4,5 Мб.
